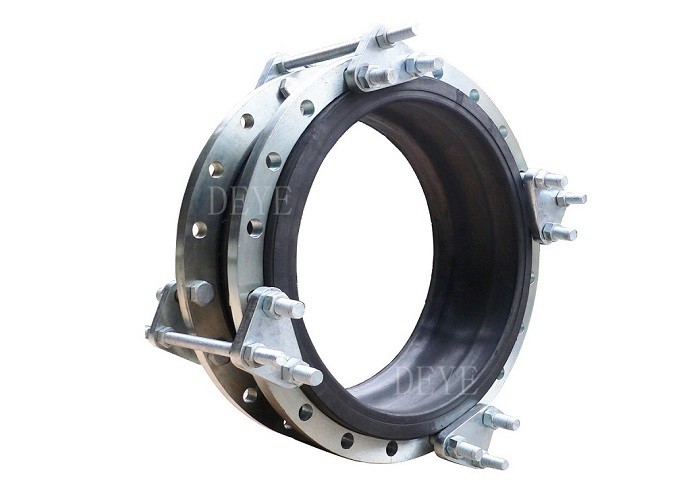

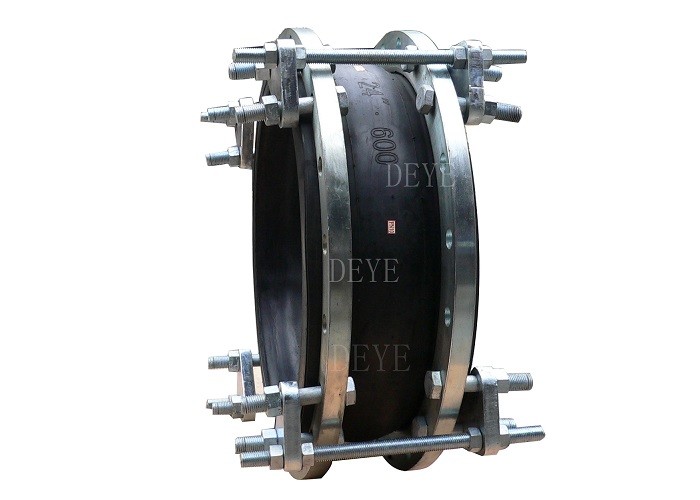

Des joints d'expansion en caoutchouc de grande taille DN600 DN800 avec des tiges de cravate flexibles

  • Big Size DN600 DN800 Rubber Expansion Joints With Flexible Tie Rods
  • Big Size DN600 DN800 Rubber Expansion Joints With Flexible Tie Rods
Lieu d'origine Chine
Nom de marque DEYE
Certification ISO9001:2015 PED
Numéro de modèle DY-RJ-U08
Document Product Brochure PDF
Quantité de commande min 10 pièces
Prix USD2-USD25 each
Détails d'emballage le carton box+ manient des cas en bois ou des palettes habilement de carton+
Délai de livraison 20 jours pour les commandes habituelles, 7 jours pour les articles stockés
Conditions de paiement T/T, L/C, D/P
Capacité d'approvisionnement 1000pcs un mois

Contactez-moi pour des aperçus gratuits et des bons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Je ne sais pas.: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Les types Type de sphère simple, type de sphère jumelle, type de sphère double, type de bille double, type de Matériau en caoutchouc Le produit doit être fabriqué à partir d'un matériau d'une teneur en dioxyde de carbone inférieure o
Type de bride HDG, électrique, galvanisée, en acier inoxydable. Rating PN10 PN16 PN25 CL150LBS 150#
Taille 2 " (DN50MM) - 144 " (DN3600MM)
Mettre en évidence

Les joints de dilatation DN800

,

Les joints de dilatation DN600

,

en caoutchouc à joints EPDM
Laisser un message
Description de produit

Les déchets sont déposés dans des boîtiers en plastique, en acier, en acier inoxydable ou en acier inoxydable.

Les joints en caoutchouc souples sont également connus sous le nom d'amortisseurs, de joints souples, de connexions souples en caoutchouc, d'amortisseurs de pipeline, etc.
Il est couramment utilisé dans l'approvisionnement en eau des bâtiments civils et l'ingénierie du drainage, le raccordement des conduites du réseau de tuyaux d'incendie,
connexion de pipelines de traitement des eaux usées, transport de gaz-liquide chimique à haute pression, pétrole, navires, etc. pour résoudre l'écart de
Il s'agit de l'articulation en caoutchouc la plus couramment utilisée pour les raccords de tuyauterie dans le monde aujourd'hui.
Il présente les avantages de réduire le bruit des pipelines, d'avoir un bon étanchéité, un poids léger, une installation et une maintenance pratiques et une longue durée de vie.

Les barres de liaison limitées installées sur le joint d'expansion en caoutchouc sont utilisées pour tamponner la poussée de la pression interne et dans le montage de prétention


Matériau des pièces détachées principales

Couverture Épdm, NBR, hypalon, NR, PTFE
Renforcement du tissu D'autres matériaux
Tuyaux Épdm, NBR, hypalon, NR, PTFE
Rings de retenue Acier
Les pièces de rechange Acier au carbone, acier inoxydable, SS duplex


Portée de l'offre

Plage de taille DN50 à DN800


Plage de pression

 PN10 PN16 PN25 pour le caoutchouc
PN10, PN16, PN25, PN40, PN64, PN100 pour le type métallique à bascule

Pression de conception

Le bureau de presse de travail 10 16 25
Pression de rupture (bar) 30 48 55
Vacuum ((mmHg) 400 650 750


Technologie et fiches techniques

Joints d'expansion en caoutchouc sphériques à une seule sphère

Des joints d'expansion en caoutchouc de grande taille DN600 DN800 avec des tiges de cravate flexibles 0

Dimension pour les joints en caoutchouc PN16

Diamètre nominal DN

Longueur L ((mm)

　

Numéro de boulon

n

 La diaphonie des trous de la bride.

Dia. du cercle de boulons

　

 Déplacement axial (mm)

Déplacement latéral

　

Angle de déviation

　
(mm) (dans) Étirement Complémentréaction
32 Les enfants, 11/4 95 4 17.5 100 6 9 9 15- Je ne sais pas.
40 Jeux vidéo, 11/2 95 4 17.5 110 6 10 9 15- Je ne sais pas.
50 2 105 4 17.5 125 7 10 10 15- Je ne sais pas.
65 La vie est belle 115 4 17.5 145 7 13 11 15- Je ne sais pas.
80 3 135 130 8 17.5 160 8 15 12 15- Je ne sais pas.
100 4 150 135 8 17.5 180 10 19 13 15- Je ne sais pas.
125 5 165 160 8 17.5 210 12 19 14 15- Je ne sais pas.
150 6 180 185 8 22 240 12 20 22 15- Je ne sais pas.
200 8 190 200 8 22 295 16 25 22 15- Je ne sais pas.
250 10 230 240 12 22 350 16 25 22 15- Je ne sais pas.
300 12 245 260 12 22 400 16 25 22 15- Je ne sais pas.
350 14 265 16 26 460 16 25 22 15- Je ne sais pas.
400 16 265 16 26 515 16 25 22 15- Je ne sais pas.
450 18 265 20 26 565 16 25 22 15- Je ne sais pas.
500 20 265 20 30 620 16 25 22 15- Je ne sais pas.
600 24 265 20 26 725 16 25 22 15- Je ne sais pas.
700 28 260 24 30 810 16 25 22 10- Je ne sais pas.
800 32 260 24 30 920 16 25 22 10Vous
900 36 260 24 30 1020 16 25 22 10Le
1000 40 260 28 30 1120 16 25 22 10- Je ne sais pas.



Dimension de l'articulation en caoutchouc 150 lbs

Diamètre nominal DN Longueur L ((mm) b N° de
boulonnage		 Dia. des trous de la bride Dia, du Cercle de la Bolt. Déplacement axial Déplacement latéral Angle de déviation

mm
(mm) L1 L2 　 　 　 　 étirement Compression 　 　
25 1 152 130 14 4 16 79.4 Plus de 9.5 13 ± 13 ± 15°
32 Un quart 152 130 16 4 16 89 Plus de 9.5 13 ± 13 ± 15°
40 1 à 2 152 130 16 4 16 98.5 Plus de 9.5 - 13 ans ± 13 ± 15"
50 2 152 130 16 4 19 121 Plus de 9.5 13 ± 13 ± 15"
65 2/2. 152 130 18 4 19 139.5 Plus de 9.5 - 13 ans ± 13 ± 15
80 3 152 130 18 4 19 153 Plus de 9.5 - 13 ans ± 13 ± 15°
100 4 152 130 18 8 19 190 Plus de 9.5 16 ± 13 ± 15°
125 5 152 130 20
22		 8 22.5 216 Plus de 9.5 - 16 ans. ± 13 ± 15°
150 6 152 130 8 22.5 242 Plus de 9.5 - 16 ans. ± 13 ± 15°
200 8 152 130 22 8 22.5 298 Plus de 9.5 - 16 ans. ± 13 ± 15°
250 10 203 130 24 12 25.5 362 +13 16 ± 19 ± 15°
300 12 203 130 24 12 25.5 432 +13 19 ± 19 ± 15°
350 14 203 200 26 12 28.5 476 +13 - 19 ± 19 ± 15°
400 16 203 200 28 16 28.5 540 +13 - 19 ± 19 ± 15°
450 18 203 200 30 16 32 578 +13 - 19 ± 19 ± 15°
500 20 203 200 30 20 32 634 +13 - 19 ± 19 ± 15°
600 24 254 260 32 20 35 749.5 +13 - 19 ± 19 ± 15°
800 32 254 260 36 24 30 920 +13 - 19 ± 19 ± 15°

Caractéristiques

Absorber les mouvements axiaux (extension et compression).
Le mouvement axial est le changement de la longueur dimensionnelle du soufflet par rapport à sa longueur libre dans un
direction parallèle à son axe longitudinal.

Absorber les mouvements latéraux.
Le mouvement latéral est le déplacement relatif d'une extrémité du soufflet vers l'autre extrémité dans un sens perpendiculaire à son axe longitudinal.

Absorber les mouvements angulaires et torsionnels.
Le mouvement angulaire est le déplacement rotatif de l'axe longitudinal du soufflet vers un point de rotation.
l'extrémité des soufflets par rapport à l'autre extrémité, à peu près à la ligne médiane des soufflets.

Réduisez les vibrations.
Les joints d'expansion en caoutchouc isolent ou réduisent les vibrations causées par l'équipement.
La protection des équipements contre ces effets néfastes est assurée.

Transmission sonore étouffée.
Les joints d'expansion en caoutchouc ont tendance à atténuer la transmission du son en raison de l'interface en caoutchouc d'acier des joints et des brides d'accouplement.

Manuel et notes d'installation du joint en caoutchouc

1, L'installation des joints d'expansion doit être conforme aux dessins de construction des tuyaux d'expansion et aux instructions d'installation demandées.

2L'installation de la jonction de dilatation du pipeline doit être approximative pour augmenter la fixation par l'orientation

Il est donc nécessaire que l'orientation et la fixation des réglages soient en stricte conformité avec les services de conception de l'information technique.le principe de fixation d'un soutien fixe, veuillez consulter le guide d'installation des joints de dilatation des clous.

3, avec un joint d'expansion de souffle est formé avec une plaque mince en acier inoxydable, donc perdu dans le mouvement, le levage et le soudage doit être prudent de ne pas frapper la période, rayures, arc,éclaboussures de soudure et autres causes de dommages aux soufflets

4, doivent être enlevés avant l'installation et les tuyaux souffle corps étranger pour assurer le mouvement normal des souffles

5, sur un flux de médias demandes de joint de dilatation devraient être nécessaires pour installer les flèches de flux

6Pour que les soufflets soient en bon état de fonctionnement, il est impossible d'installer des joints de dilatation dans la déformation, y compris une erreur d'installation de tuyaux axiaux, latéraux ou de transfert de virage.

7, joints d'expansion installés, en cours d'exécution dans le système avant de se déplacer pour enlever tout peint jaune perdre une vis fixe

8, le joint de dilatation de fibre de tissu n'est pas soumis au déplacement de traction dû à l'installation à la bonne conduite de la précompression, le pipeline ne peut pas dévier,déplacement et extension axiale, il convient de noter que l'anneau flexible de protection contre les rayures, installé dès que possible pour démonter la planche de support, de sorte que dans des conditions normales de fonctionnement


Applications:

Pompes, usines chimiques, chauffage, ventilation
- les installations de traitement de l'eau,
Équipement de traitement des eaux usées, Équipement de traitement des eaux usées, Équipement de traitement des eaux usées
