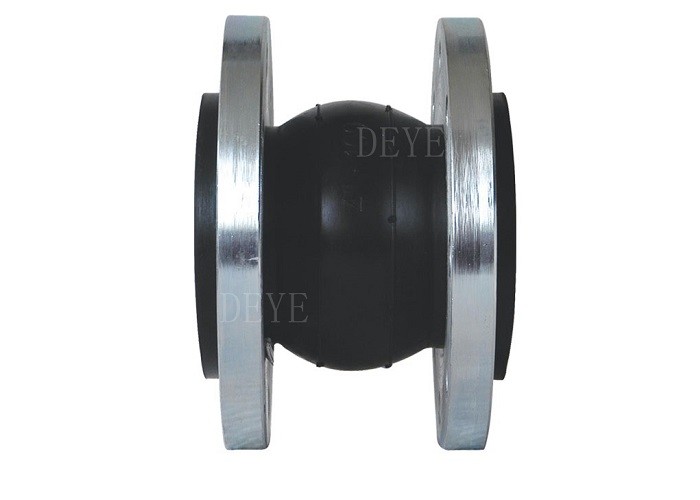

Joints d'expansion en caoutchouc EPDM avec bride en acier inoxydable

Lieu d'origine	Chine
Nom de marque	DEYE
Certification	ISO9001:2015 PED
Numéro de modèle	DY-RJ-U13
Document	Product Brochure PDF
Quantité de commande min	10 pièces
Prix	USD2-USD25 each
Détails d'emballage	le carton box+ manient des cas en bois ou des palettes habilement de carton+
Délai de livraison	20 jours pour l'ordre habituel, 7 jours pour les articles stockés
Conditions de paiement	T/T, L/C, D/P
Capacité d'approvisionnement	1000pcs un mois

Contactez-moi pour des aperçus gratuits et des bons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Je ne sais pas.: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

Détails sur le produit

Les types	Type de sphère simple, type de sphère jumelle, type de sphère double, type de bille double, type de	Matériau en caoutchouc	Le produit doit être fabriqué à partir d'un matériau d'une teneur en dioxyde de carbone inférieure o
Type de bride	HDG, électrique, galvanisée, en acier inoxydable.	Rating	PN10 PN16 PN25 CL150LBS 150#
Taille	2 " (DN50MM) - 144 " (DN3600MM)
Mettre en évidence	Joints d'expansion en caoutchouc en nylon epdm , Joints de dilatation en caoutchouc PTFE epdm , joints en caoutchouc à expansion epdm

Laisser un message

Description de produit

Joints en caoutchouc EPDM pour l'eau potable à brides en acier inoxydable

Les joints d'expansion en caoutchouc sont des connecteurs flexibles pour la construction de systèmes de tuyauterie.
le bruit et compenser les mouvements statiques ou dynamiques causés par des changements thermiques, des contraintes de charge, des surtensions de pompage ou des dépôts de construction.
Ils compensent également les inexactitudes d'assemblage (mal alignement pendant l'installation) et peuvent être utilisés comme pièces d'insertion de tuyaux pour faciliter les inspections

Les joints d'expansion en caoutchouc isolent ou réduisent les vibrations causées par l'équipement.
ils protègent les équipements contre ces effets néfastes.

Le joint en caoutchouc avec EPDM de haute qualité est adapté à l'eau potable, a une approbation WRAS.eau avec additifs chimiquesIl peut également gérer l'eau chaude et l'eau de refroidissement avec des solutions salines.

Matériau des pièces détachées principales

Couverture	Épdm, NBR, hypalon, NR, PTFE
Renforcement du tissu	D'autres matériaux
Tuyaux	Épdm, NBR, hypalon, NR, PTFE
Rings de retenue	Acier
Les pièces de rechange	Acier au carbone, acier inoxydable, SS duplex

Portée de l'offre

Plage de taille	DN50 à DN800
Plage de pression	PN10 PN16 PN25 pour le caoutchouc
Plage de pression	PN10, PN16, PN25, PN40, PN64, PN100 pour le type métallique à bascule

Pression de conception

Le bureau de presse de travail	10	16	25
Pression de rupture (bar)	30	48	55
Vacuum ((mmHg)	400	650	750

Technologie et fiches techniques

Joints d'expansion en caoutchouc sphériques à une seule sphère

Dimension pour les joints en caoutchouc PN16

Diamètre nominal DN		Longueur L ((mm)		Numéro de boulon ⁿ	La diaphonie des trous de la bride.	Dia. du cercle de boulons	Déplacement axial (mm)		Déplacement latéral	Angle de déviation
(mm)	(dans)	Longueur L ((mm)		Numéro de boulon ⁿ	La diaphonie des trous de la bride.	Dia. du cercle de boulons	Étirement	Complémentréaction	Déplacement latéral	Angle de déviation
32	Les enfants, 11/4	95		4	17.5	100	6	9	9	15- Je ne sais pas.
40	Jeux vidéo, 11/2	95		4	17.5	110	6	10	9	15- Je ne sais pas.
50	2	105		4	17.5	125	7	10	10	15- Je ne sais pas.
65	La vie est belle	115		4	17.5	145	7	13	11	15- Je ne sais pas.
80	3	135	130	8	17.5	160	8	15	12	15- Je ne sais pas.
100	4	150	135	8	17.5	180	10	19	13	15- Je ne sais pas.
125	5	165	160	8	17.5	210	12	19	14	15- Je ne sais pas.
150	6	180	185	8	22	240	12	20	22	15- Je ne sais pas.
200	8	190	200	8	22	295	16	25	22	15- Je ne sais pas.
250	10	230	240	12	22	350	16	25	22	15- Je ne sais pas.
300	12	245	260	12	22	400	16	25	22	15- Je ne sais pas.
350	14	265		16	26	460	16	25	22	15- Je ne sais pas.
400	16	265		16	26	515	16	25	22	15- Je ne sais pas.
450	18	265		20	26	565	16	25	22	15- Je ne sais pas.
500	20	265		20	30	620	16	25	22	15- Je ne sais pas.
600	24	265		20	26	725	16	25	22	15- Je ne sais pas.
700	28	260		24	30	810	16	25	22	10- Je ne sais pas.
800	32	260		24	30	920	16	25	22	10^Vous
900	36	260		24	30	1020	16	25	22	10^Le
1000	40	260		28	30	1120	16	25	22	10- Je ne sais pas.

Dimension de l'articulation en caoutchouc 150 lbs

Diamètre nominal DN

Longueur L ((mm)

N° de
boulonnage

Dia. des trous de la bride

Dia, du Cercle de la Bolt.

Déplacement axial

Déplacement latéral

Angle de déviation

(mm)

étirement

Compression

152

130

79.4

Plus de 9.5

± 13

± 15°

Un quart

152

130

Plus de 9.5

± 13

± 15°

1 à 2

152

130

98.5

Plus de 9.5

- 13 ans

± 13

± 15"

152

130

121

Plus de 9.5

± 13

± 15"

2/2.

152

130

139.5

Plus de 9.5

- 13 ans

± 13

± 15

152

130

153

Plus de 9.5

- 13 ans

± 13

± 15°

100

152

130

190

Plus de 9.5

± 13

± 15°

125

152

130

20
22

22.5

216

Plus de 9.5

- 16 ans.

± 13

± 15°

150

152

130

22.5

242

Plus de 9.5

- 16 ans.

± 13

± 15°

200

152

130

22.5

298

Plus de 9.5

- 16 ans.

± 13

± 15°

250

203

130

25.5

362

+13

± 19

± 15°

300

203

130

25.5

432

+13

± 19

± 15°

350

203

200

28.5

476

+13

- 19

± 19

± 15°

400

203

200

28.5

540

+13

- 19

± 19

± 15°

450

203

200

578

+13

- 19

± 19

± 15°

500

203

200

634

+13

- 19

± 19

± 15°

600

254

260

749.5

+13

- 19

± 19

± 15°

800

254

260

920

+13

- 19

± 19

± 15°

Caractéristiques

Absorber les mouvements axiaux (extension et compression).
Le mouvement axial est le changement de la longueur dimensionnelle du soufflet par rapport à sa longueur libre dans un
direction parallèle à son axe longitudinal.

Absorber les mouvements latéraux.
Le mouvement latéral est le déplacement relatif d'une extrémité du soufflet vers l'autre extrémité dans un sens perpendiculaire à son axe longitudinal.

Absorber les mouvements angulaires et torsionnels.
Le mouvement angulaire est le déplacement rotatif de l'axe longitudinal du soufflet vers un point de rotation.
l'extrémité des soufflets par rapport à l'autre extrémité, à peu près à la ligne médiane des soufflets.

Réduisez les vibrations.
Les joints d'expansion en caoutchouc isolent ou réduisent les vibrations causées par l'équipement.
La protection des équipements contre ces effets néfastes est assurée.

Transmission sonore étouffée.
Les joints d'expansion en caoutchouc ont tendance à atténuer la transmission du son en raison de l'interface en caoutchouc d'acier des joints et des brides d'accouplement.

Manuel et notes d'installation du joint en caoutchouc

1, L'installation des joints d'expansion doit être conforme aux dessins de construction des tuyaux d'expansion et aux instructions d'installation demandées.

2L'installation de la jonction de dilatation du pipeline doit être approximative pour augmenter la fixation par l'orientation

Il est donc nécessaire que l'orientation et la fixation des réglages soient en stricte conformité avec les services de conception de l'information technique.le principe de fixation d'un soutien fixe, veuillez consulter le guide d'installation des joints de dilatation des clous.

3, avec un joint d'expansion de souffle est formé avec une plaque mince en acier inoxydable, donc perdu dans le mouvement, le levage et le soudage doit être prudent de ne pas frapper la période, rayures, arc,éclaboussures de soudure et autres causes de dommages aux soufflets

4, doivent être enlevés avant l'installation et les tuyaux souffle corps étranger pour assurer le mouvement normal des souffles

5, sur un flux de médias demandes de joint de dilatation devraient être nécessaires pour installer les flèches de flux

6Pour que les soufflets soient en bon état de fonctionnement, il est impossible d'installer des joints de dilatation dans la déformation, y compris une erreur d'installation de tuyaux axiaux, latéraux ou de transfert de virage.

7, joints d'expansion installés, en cours d'exécution dans le système avant de se déplacer pour enlever tout peint jaune perdre une vis fixe

8, le joint de dilatation de fibre de tissu n'est pas soumis au déplacement de traction dû à l'installation à la bonne conduite de la précompression, le pipeline ne peut pas dévier,déplacement et extension axiale, il convient de noter que l'anneau flexible de protection contre les rayures, installé dès que possible pour démonter la planche de support, de sorte que dans des conditions normales de fonctionnement

Applications:

Pompes, usines chimiques, chauffage, ventilation
- les installations de traitement de l'eau,
Équipement de traitement des eaux usées, Équipement de traitement des eaux usées, Équipement de traitement des eaux usées
