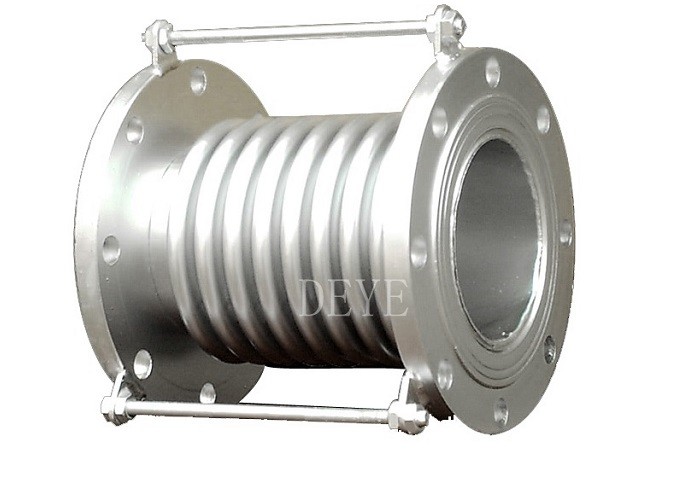

SS Joints de dilatation de clous métalliques avec CL150 PN16 PN25

SS METAL BELLOWS JOINT D' EXPANSION avec le CL150 PN16 PN25

Les joints d'expansion métalliques sont des éléments compensateurs de l'expansion thermique et du mouvement relatif dans les pipelines, les conteneurs et les machines.
Selon l'application, ils sont composés d'un ou de plusieurs tuyaux ondulés métalliques, de connecteurs aux deux extrémités et de tiges.
Ils diffèrent en fonction de trois types de mouvement de base: les joints d'expansion axiale, angulaire et latérale.
Les joints d'expansion peuvent être utilisés pour des applications telles que la production d'énergie, l'industrie du papier, l'industrie chimique, le traitement de l'eau, le pétrole et le gaz naturel.
indépendamment du mouvement thermique ou des vibrations dans le pipeline.

Plage de taille:

1 ¢ à 48 ¢

Catégorie de matériel du projet:

Acier au carbone: ST37, Q235, A105

Acier inoxydable austénitique: 304 SS, 321 SS, 304L SS, 347 SS, 310 SS, 316 SS, 316L SS, 904L

Les alliages de nickel sont les suivants: Inconel 600, Inconel 601, Inconel 625, Incoloy 800, Incoloy 800H, Incoloy 825, Monel 400

Dessins techniques de la jointure de dilatation de la farine/jointe de dilatation métallique

Dimension de type 01

Dimension de type 02

Dans quelles applications les joints de dilatation métalliques sont-ils couramment utilisés?

Les soufflets métalliques et les joints d'expansion sont couramment utilisés dans une variété d'applications pour compenser l'expansion thermique, les vibrations, le désalignement et d'autres types de mouvement dans les pipelines et les équipements.Voici quelques applications courantes pour les soufflets métalliques et les joints d'expansion:

•systèmes CVC: des soufflets métalliques et des joints de dilatation sont utilisés pour le chauffage, la ventilation,et systèmes de climatisation (HVAC) pour absorber l'expansion et la contraction thermiques causées par les changements de température et de pression.

•Industrie aérospatiale

•industrie pétrochimique

•Génération d'électricité

•Équipement médical

•Industrie automobile

•Industrie des semi-conducteurs: des soufflets métalliques et des joints de dilatation sont utilisés dans l'industrie des semi-conducteurs pour compenser le mouvement et les vibrations dans les chambres à vide et autres équipements.

Comment choisir le bon joint de dilatation métallique pour mon application spécifique?

Il est important de choisir le bon matériau pour les soufflets métalliques et les joints de dilatation afin de garantir leur durabilité et leur fiabilité dans des applications industrielles spécifiques.Voici quelques facteurs à prendre en considération lors du choix du matériel.:

1. Température: le matériau doit être en mesure de résister à la plage de température de l'application.Il est donc important de choisir un matériau qui peut supporter la plage de température attendue..

2. Résistance à la corrosion: dans les industries où des substances corrosives sont présentes, il est important de choisir un matériau résistant à la corrosion.Des matériaux tels que l'acier inoxydable et l'Inconel sont souvent utilisés pour leurs propriétés résistantes à la corrosion.

3. Pression: le matériau doit pouvoir résister à la pression de l'application.Il est donc important de choisir un matériau qui peut supporter la plage de pression attendue..

4. Flexibilité: le matériau doit être suffisamment souple pour s'adapter au mouvement et aux vibrations lors de l'application.

5. Coût: le coût du matériau doit être considéré en fonction de l'application industrielle spécifique.Il est donc important de choisir un matériau rentable pour l'application..

Il est important de consulter un fabricant ou un fournisseur de soufflets métalliques et de joints d'expansion pour déterminer le meilleur matériau pour une application industrielle spécifique.Ils peuvent fournir des conseils et des recommandations basés sur leur expertise et leur expérience dans le domaine..

Les ingénieurs et le personnel technique de vente de Bellows Systems peuvent vous aider à faire le bon choix de matériaux en fonction de votre demande.

Caractéristiques

Absorber les mouvements axiaux (extension et compression).
Le mouvement axial est le changement de la longueur dimensionnelle du soufflet par rapport à sa longueur libre dans un
direction parallèle à son axe longitudinal.

Absorber les mouvements latéraux.
Le mouvement latéral est le déplacement relatif d'une extrémité du soufflet vers l'autre extrémité dans un sens perpendiculaire à son axe longitudinal.

Absorber les mouvements angulaires et torsionnels.
Le mouvement angulaire est le déplacement rotatif de l'axe longitudinal du soufflet vers un point de rotation.
l'extrémité des soufflets par rapport à l'autre extrémité, à peu près à la ligne médiane des soufflets.

Réduisez les vibrations.
Les joints d'expansion en caoutchouc isolent ou réduisent les vibrations causées par l'équipement.
La protection des équipements contre ces effets néfastes est assurée.

Transmission sonore étouffée.
Les joints d'expansion en caoutchouc ont tendance à atténuer la transmission du son en raison de l'interface en caoutchouc d'acier des joints et des brides d'accouplement.

Manuel et notes d'installation du joint en caoutchouc

Applications:

Pompes, usines chimiques, chauffage, ventilation
- les installations de traitement de l'eau,
Équipement de traitement des eaux usées, Équipement de traitement des eaux usées, Équipement de traitement des eaux usées
