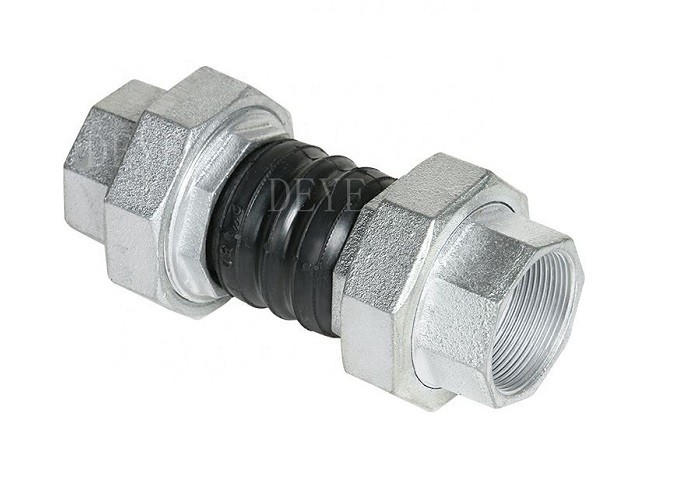

Joints d'expansion en caoutchouc à double sphère de l'Union avec raccords à filets

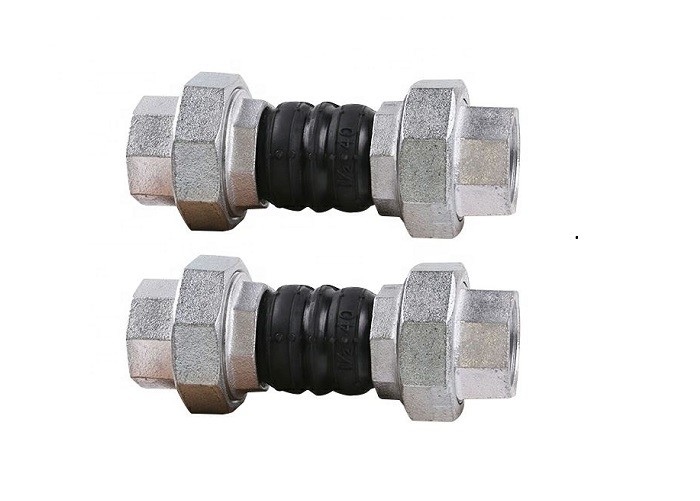

  • Union Double Sphere Rubber Expansion Joint With Filet Fittings
  • Union Double Sphere Rubber Expansion Joint With Filet Fittings
Lieu d'origine La Chine
Nom de marque DEYE
Certification ISO9001:2015 PED
Numéro de modèle DY-RJ-U15
Document Product Brochure PDF
Quantité de commande min 10 pièces
Prix USD2-USD25 each
Détails d'emballage le carton box+ manient des cas en bois ou des palettes habilement de carton+
Délai de livraison 20 jours pour l'ordre habituel, 7 jours pour les articles stockés
Conditions de paiement T/T, L/C, D/P
Capacité d'approvisionnement 1000pcs un mois

Contactez-moi pour des aperçus gratuits et des bons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Je ne sais pas.: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Les types Type de sphère simple, type de sphère jumelle, type de sphère double, type de bille double, type de Matériau en caoutchouc Le produit doit être fabriqué à partir d'un matériau d'une teneur en dioxyde de carbone inférieure o
Type de bride HDG, électrique, galvanisée, en acier inoxydable. Rating PN10 PN16 PN25 CL150LBS 150#
Taille 2 " (DN50MM) - 144 " (DN3600MM)
Mettre en évidence

Joints de dilatation en caoutchouc à double sphère

,

Joint de dilatation en caoutchouc de sphère de double d'EPDM

,

Joints d'expansion en caoutchouc NBR
Laisser un message
Description de produit

Joints d'expansion en caoutchouc à double sphère de l'Union avec raccords à filets

Un joint d'expansion en caoutchouc, également connu sous le nom de connecteur ou compensateur flexible, est un composant crucial utilisé dans les systèmes de tuyauterie pour absorber le mouvement, les vibrations et l'expansion thermique.Ces joints sont fabriqués à partir de caoutchouc ou de matériaux élastomères qui offrent une souplesse et absorbent le mouvementLes joints d'expansion en caoutchouc aident également à atténuer les contraintes causées par l'expansion et la contraction thermiques,qui peuvent entraîner des fuites, fissures ou usure prématurée.
En absorbant ces mouvements, ils contribuent à prolonger la durée de vie de l'ensemble du système et à maintenir son efficacité.

Les raccords de l'Union avec NPT, BSPP, BSPT fileté pour connecter des tuyaux ou des nipples pour prolonger le pipeline.



Matériau des pièces détachées principales

Couverture Épdm, NBR, hypalon, NR, PTFE
Renforcement du tissu D'autres matériaux
Tuyaux Épdm, NBR, hypalon, NR, PTFE
Rings de retenue Acier
Les pièces de rechange Acier au carbone, acier inoxydable, SS duplex


Portée de l'offre

Plage de taille DN50 à DN800


Plage de pression

 PN10 PN16 PN25 pour le caoutchouc
PN10, PN16, PN25, PN40, PN64, PN100 pour le type métallique à bascule

Pression de conception

Le bureau de presse de travail 10 16 25
Pression de rupture (bar) 30 48 55
Vacuum ((mmHg) 400 650 750


Technologie et fiches techniques

Joints en caoutchouc avec vis d'union


Joints d'expansion en caoutchouc à double sphère de l'Union avec raccords à filets 0


Dimension de l'articulation en caoutchouc avec raccords filtrants

Diamètre nominal Longueur neutre

　

Les déplacements

　
DN NPS L Ext. Je vous en prie. À côté. Angulaire
15 - Un demi 200 5 à 6 22 22 45 pouces
20 Je vous en prie. 200 5 à 6 22 22 45- Je ne sais pas.
25 1 200 5 à 6 22 22 45- Je ne sais pas.
32 Les enfants, 11/4 200 5 à 6 22 22 45 pouces
40 Jeux vidéo, 11/2 200 5 à 6 22 22 45- Je ne sais pas.
50 2 200 5 à 6 22 22 45 pouces
65 La vie est belle 265 8-10 ans 24 24 45- Je ne sais pas.
80 3 285 8-10 ans 24 24 45 pouces


Caractéristiques

Absorber les mouvements axiaux (extension et compression).
Le mouvement axial est le changement de la longueur dimensionnelle du soufflet par rapport à sa longueur libre dans un
direction parallèle à son axe longitudinal.

Absorber les mouvements latéraux.
Le mouvement latéral est le déplacement relatif d'une extrémité du soufflet vers l'autre extrémité dans un sens perpendiculaire à son axe longitudinal.

Absorber les mouvements angulaires et torsionnels.
Le mouvement angulaire est le déplacement rotatif de l'axe longitudinal du soufflet vers un point de rotation.
l'extrémité des soufflets par rapport à l'autre extrémité, à peu près à la ligne médiane des soufflets.

Réduisez les vibrations.
Les joints d'expansion en caoutchouc isolent ou réduisent les vibrations causées par l'équipement.
La protection des équipements contre ces effets néfastes est assurée.

Transmission sonore étouffée.
Les joints d'expansion en caoutchouc ont tendance à atténuer la transmission du son en raison de l'interface en caoutchouc d'acier des joints et des brides d'accouplement.

Manuel et notes d'installation du joint en caoutchouc

1, L'installation des joints d'expansion doit être conforme aux dessins de construction des tuyaux d'expansion et aux instructions d'installation demandées.
2L'installation de la jonction de dilatation du pipeline doit être approximative pour augmenter la fixation par l'orientation
Il est donc nécessaire que l'orientation et la fixation des réglages soient en stricte conformité avec les services de conception de l'information technique.le principe de fixation d'un soutien fixe, veuillez consulter le guide d'installation des joints de dilatation des clous.
3, avec un joint d'expansion de souffle est formé avec une plaque mince en acier inoxydable, donc perdu dans le mouvement, le levage et le soudage doit être prudent de ne pas frapper la période, rayures, arc,éclaboussures de soudure et autres causes de dommages aux soufflets
4, doivent être enlevés avant l'installation et les tuyaux souffle corps étranger pour assurer le mouvement normal des souffles
5, sur un flux de médias demandes de joint de dilatation devraient être nécessaires pour installer les flèches de flux
6Pour que les soufflets soient en bon état de fonctionnement, il est impossible d'installer des joints de dilatation dans la déformation, y compris une erreur d'installation de tuyaux axiaux, latéraux ou de transfert de virage.
7, joints d'expansion installés, en cours d'exécution dans le système avant de se déplacer pour enlever tout peint jaune perdre une vis fixe
8, le joint de dilatation de fibre de tissu n'est pas soumis au déplacement de traction dû à l'installation à la bonne conduite de la précompression, le pipeline ne peut pas dévier,déplacement et extension axiale, il convient de noter que l'anneau flexible de protection contre les rayures, installé dès que possible pour démonter la planche de support, de sorte que dans des conditions normales de fonctionnement


Applications:

Pompes, usines chimiques, chauffage, ventilation
- les installations de traitement de l'eau,
Équipement de traitement des eaux usées, Équipement de traitement des eaux usées, Équipement de traitement des eaux usées
