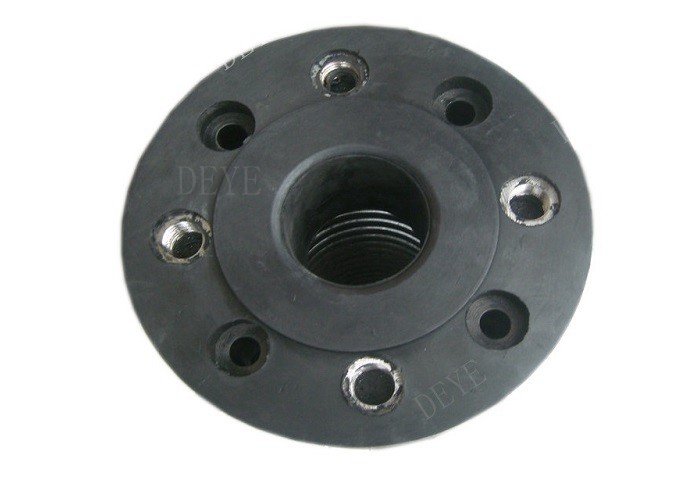

Joints compacts en caoutchouc avec barres de cordage pour absorbeurs de chocs PN16 PN10

Joints compacts en caoutchouc avec tiges pour absorbeurs de chocs PN16 PN10

Ces joints, de forme cylindrique et en élastomère EPDM, sont installés dans des tuyaux à proximité des pompes,

Les équipements de compression, les vannes, les machines de construction, etc., pour atténuer le bruit de fonctionnement et absorber les vibrations mineures.

Le corps n'a pas de pièces métalliques pour entrer en contact avec le fluide transporté ou les brides.

des inserts en acier au carbone ont été installés à l'intérieur.

Les modèles à partir de DN 80 sont équipés d'intermédiaires internes en acier au carbone pour contrer la poussée due à la pression interne.

Les joints d'absorption des vibrations ne doivent pas être utilisés pour absorber les mouvements axiaux ou latéraux, les vibrations de grande amplitude, les torsions ou

Les joints doivent toujours être installés entre deux points fixes correctement conçus.

Les brides d'accouplement doivent être parallèles et correctement alignées.

Matériau des pièces détachées principales

Portée de l'offre

Pression de conception

Technologie et fiches techniques

Dimension du joint compact

Caractéristiques

Absorber Les mouvements axiaux (extension et compression)
Le mouvement axial est le changement de la longueur dimensionnelle du soufflet par rapport à sa longueur libre dans un
direction parallèle à son axe longitudinal.

Absorber les mouvements latéraux
Le mouvement latéral est le déplacement relatif d'une extrémité du soufflet vers l'autre extrémité dans un sens perpendiculaire à son axe longitudinal.

Absorber les mouvements angulaires et torsionnels
Le mouvement angulaire est le déplacement rotatif de l'axe longitudinal du soufflet vers un point de rotation.
l'extrémité des soufflets par rapport à l'autre extrémité, à peu près à la ligne médiane des soufflets.

Réduisez les vibrations
Les joints d'expansion en caoutchouc isolent ou réduisent les vibrations causées par l'équipement.
La protection des équipements contre ces effets néfastes est assurée.

Transmission du son dans le vide
Les joints d'expansion en caoutchouc ont tendance à atténuer la transmission du son en raison de l'interface en caoutchouc d'acier des joints et des brides d'accouplement.

Manuel et notes d'installation du joint en caoutchouc

1, L'installation des joints d'expansion doit être conforme aux dessins de construction des tuyaux d'expansion et aux instructions d'installation demandées.

2L'installation de la jonction de dilatation du pipeline doit être approximative pour augmenter la fixation par l'orientation

Il est donc nécessaire que l'orientation et la fixation des réglages soient en stricte conformité avec les services de conception de l'information technique.le principe de fixation d'un soutien fixe, veuillez consulter le guide d'installation des joints de dilatation des clous.

3, avec un joint d'expansion de souffle est formé avec une plaque mince en acier inoxydable, donc perdu dans le mouvement, le levage et le soudage doit être prudent de ne pas frapper la période, rayures, arc,éclaboussures de soudure et autres causes de dommages aux soufflets

4, doivent être enlevés avant l'installation et les tuyaux souffle corps étranger pour assurer le mouvement normal des souffles

5, sur un flux de médias demandes de joint de dilatation devraient être nécessaires pour installer les flèches de flux

6Pour que les soufflets soient en bon état de fonctionnement, il est impossible d'installer des joints de dilatation dans la déformation, y compris une erreur d'installation de tuyaux axiaux, latéraux ou de transfert de virage.

7, joints d'expansion installés, en cours d'exécution dans le système avant de se déplacer pour enlever tout peint jaune perdre une vis fixe

8, le joint de dilatation de fibre de tissu n'est pas soumis au déplacement de traction dû à l'installation à la bonne conduite de la précompression, le pipeline ne peut pas dévier,déplacement et extension axiale, il convient de noter que l'anneau flexible de protection contre les rayures, installé dès que possible pour démonter la planche de support, de sorte que dans des conditions normales de fonctionnement

Applications:

Pompes, usines chimiques, chauffage, ventilation
- les installations de traitement de l'eau,
Équipement de traitement des eaux usées, Équipement de traitement des eaux usées, Équipement de traitement des eaux usées
