EPDM NBR deux boules jumelles sphériques en caoutchouc avec bride galvanisée
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | DEYE |
| Certification | ISO9001:2015 PED |
| Numéro de modèle | DY-RJ-U03 |
| Document | Product Brochure PDF |
| Quantité de commande min | 10 pièces |
| Prix | USD2-USD25 each |
| Détails d'emballage | le carton box+ manient des cas en bois ou des palettes habilement de carton+ |
| Délai de livraison | 20 jours pour l'ordre habituel, 7 jours pour les articles stockés |
| Conditions de paiement | T/T, L/C, D/P |
| Capacité d'approvisionnement | 1000pcs un mois |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Je ne sais pas.: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Les types | Type de sphère simple, type de sphère jumelle, type de sphère double, type de bille double, type de | Matériau en caoutchouc | Le produit doit être fabriqué à partir d'un matériau d'une teneur en dioxyde de carbone inférieure o |
|---|---|---|---|
| Type de bride | HDG, électrique, galvanisée, en acier inoxydable. | Rating | PN10 PN16 PN25 CL150LBS 150# |
| Taille | 2 " (DN50MM) - 144 " (DN3600MM) | ||
| Mettre en évidence | Deux joints en caoutchouc à double sphère à billes,NBR joint de dilatation en caoutchouc à double sphère,Joints d'expansion du toit en acier |
||
Description de produit

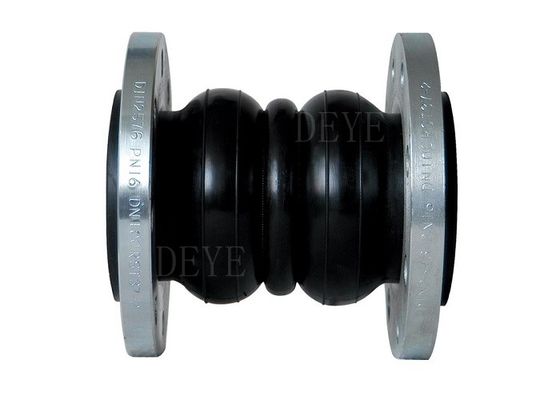

EPDM NBR deux boules jumelles sphériques joints en caoutchouc avec bride galvanisée
Les joints en caoutchouc souple, abrégés en joints en caoutchouc, sont des joints constitués de pièces en caoutchouc renforcé par tissu et de joints mobiles plats,
Les pièces d'emballage utilisées pour les pièces de rechange sont des pièces d'emballage utilisées pour les pièces d'emballage utilisées pour les pièces de rechange.
Il s'agit d'un joint de pipeline avec une grande élasticité, une étanchéité élevée, une résistance moyenne et une résistance aux intempéries.
Les joints en caoutchouc à double sphère avec deux ondulations à l'extérieur, les brides montées sont avec zinc froid / surface galvanisée.
Les brides peuvent être en acier au carbone, galvanisé ou en acier inoxydable.
Matériau des pièces détachées principales
| Couverture | Épdm, NBR, hypalon, NR, PTFE |
| Renforcement du tissu | D'autres matériaux |
| Tuyaux | Épdm, NBR, hypalon, NR, PTFE |
| Rings de retenue | Acier |
| Les pièces de rechange | Acier au carbone, acier inoxydable, SS duplex |
Portée de l'offre
| Plage de taille | DN50 à DN800 |
|
|
PN10 PN16 PN25 pour le caoutchouc |
| PN10, PN16, PN25, PN40, PN64, PN100 pour le type métallique à bascule |
Pression de conception
| Le bureau de presse de travail | 10 | 16 | 25 |
| Pression de rupture (bar) | 30 | 48 | 55 |
| Vacuum ((mmHg) | 400 | 650 | 750 |
Technologie et fiches techniques
Joints de dilatation en caoutchouc à sphère jumelle
| Diamètre nominal | Type A | Type B | |||||||||
| Longueur neutre | Les déplacements | Longueur neutre | Les déplacements | ||||||||
| DN | NPS | L | Ext. | Je vous en prie. | À côté. | Angulaire | L | Ext. | Je vous en prie. | À côté. | Angulaire |
| 40 | Jeux vidéo, 11/2 | 175 | 30 | 50 | 45 | 35- Je ne sais pas. | 150 | 10 | 20 | 20 | 30- Je ne sais pas. |
| 50 | 2 | 175 | 30 | 50 | 45 | 35- Je ne sais pas. | 150 | 10 | 20 | 20 | 30- Je ne sais pas. |
| 65 | La vie est belle | 175 | 30 | 50 | 45 | 35- Je ne sais pas. | 150 | 10 | 20 | 20 | 30- Je ne sais pas. |
| 80 | 3 | 175 | 30 | 50 | 45 | 35- Je ne sais pas. | 150 | 10 | 20 | 20 | 30- Je ne sais pas. |
| 100 | 4 | 225 | 35 | 50 | 40 | 35- Je ne sais pas. | 200 | 15 | 30 | 25 | 30- Je ne sais pas. |
| 125 | 5 | 225 | 35 | 50 | 40 | 35- Je ne sais pas. | 200 | 15 | 30 | 25 | 30- Je ne sais pas. |
| 150 | 6 | 225 | 35 | 50 | 40 | 35- Je ne sais pas. | 200 | 15 | 30 | 25 | 30- Je ne sais pas. |
| 200 | 8 | 325 | 35 | 50 | 35 | 30- Je ne sais pas. | 200 | 20 | 40 | 30 | 30- Je ne sais pas. |
| 250 | 10 | 325 | 35 | 60 | 35 | 30- Je ne sais pas. | 200 | 20 | 40 | 30 | 30- Je ne sais pas. |
| 300 | 12 | 325 | 35 | 60 | 35 | 30- Je ne sais pas. | 200 | 20 | 40 | 30 | 30- Je ne sais pas. |
| 350 | 14 | 225 | 20 | 40 | 30 | 30- Je ne sais pas. | |||||
| 400 | 16 | 225 | 20 | 40 | 30 | 30- Je ne sais pas. | |||||
| 450 | 18 | 260 | 25 | 45 | 30 | 30- Je ne sais pas. | |||||
| 500 | 20 | 260 | 25 | 45 | 30 | 30- Je ne sais pas. | |||||
| 600 | 24 | 260 | 25 | 45 | 30 | 30- Je ne sais pas. | |||||
Caractéristiques
Absorber Les mouvements axiaux (extension et compression)
Le mouvement axial est le changement de la longueur dimensionnelle du soufflet par rapport à sa longueur libre dans un
direction parallèle à son axe longitudinal
Absorber les mouvements latéraux
Le mouvement latéral est le déplacement relatif d'une extrémité du soufflet vers l'autre extrémité dans un sens perpendiculaire à son axe longitudinal.
Absorber les mouvements angulaires et torsionnels
Le mouvement angulaire est le déplacement rotatif de l'axe longitudinal du soufflet vers un point de rotation.
l'extrémité du soufflet par rapport à l'autre extrémité, à propos de la ligne centrale du soufflet
Réduisez les vibrations
Les joints d'expansion en caoutchouc isolent ou réduisent les vibrations causées par l'équipement.
La protection des équipements contre ces effets néfastes est assurée.
Transmission du son dans le vide
Les joints d'expansion en caoutchouc ont tendance à atténuer la transmission du son en raison de l'interface en caoutchouc d'acier des joints et des brides d'accouplement.
Manuel et notes d'installation du joint en caoutchouc
1, L'installation des joints d'expansion doit être conforme à l'expansion des tuyaux
les dessins de construction et les instructions d'installation demandés.
2L'installation de la jonction de dilatation du pipeline doit être approximative pour augmenter la fixation par l'orientation
Il est donc nécessaire que l'orientation et la fixation des réglages soient en stricte conformité avec les services de conception de l'information technique.le principe de fixation d'un soutien fixe, veuillez consulter le guide d'installation des joints de dilatation des clous.
3, avec un joint d'expansion de souffle est formé avec une plaque mince en acier inoxydable, donc perdu dans le mouvement, le levage et le soudage doit être prudent de ne pas frapper la période, rayures, arc,éclaboussures de soudure et autres causes de dommages aux soufflets.
4, doivent être retirés avant l'installation et les tuyaux de souffle corps étranger pour assurer le mouvement normal des souffles.
5, sur un flux de demande de médias pour le joint d'expansion devrait être nécessaire pour installer les flèches de flux.
6Pour que les soufflets soient en bon état de fonctionnement, il est impossible d'installer des joints de dilatation dans la déformation, y compris une erreur d'installation de tuyaux axiaux, latéraux ou de transfert de virage.
7, joints d'expansion installés, en cours d'exécution dans le système avant de se déplacer pour enlever tout peint jaune perdre une vis fixe
8, le joint de dilatation de fibre de tissu n'est pas soumis au déplacement de traction dû à l'installation à la bonne conduite de la précompression, le pipeline ne peut pas dévier,déplacement et extension axiale, il convient de noter que l'anneau flexible de protection contre les rayures, installé dès que possible pour démonter la planche de support, de sorte qu'en état de fonctionnement normal.
Applications:
Pompes, usines chimiques, chauffage, ventilation
- les installations de traitement de l'eau,
Équipement de traitement des eaux usées, Équipement de traitement des eaux usées, Équipement de traitement des eaux usées
