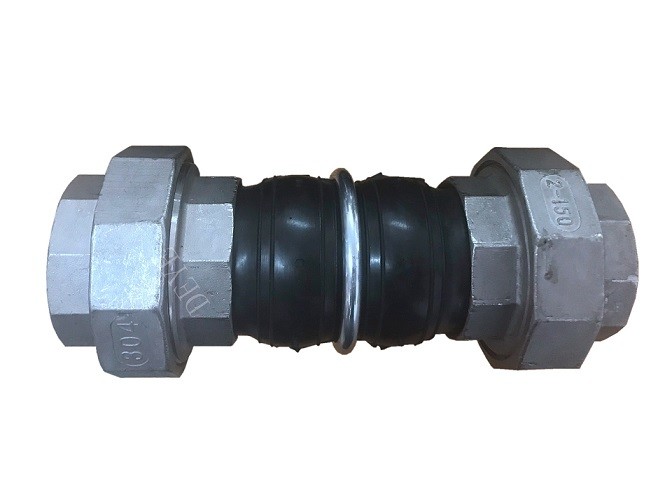

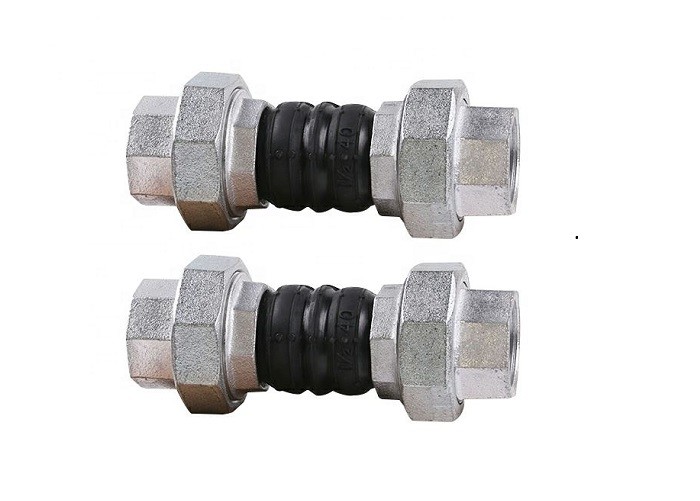

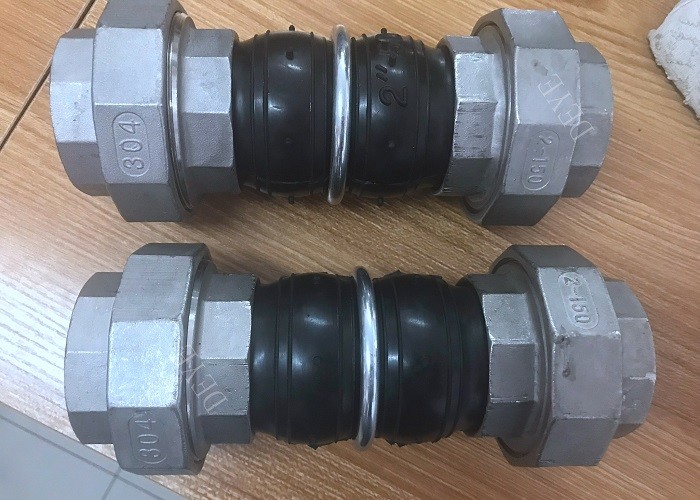

PN16 CL150lbs Joints d'expansion en caoutchouc avec raccords Union

PN16 CL150lbs Joints d'expansion en caoutchouc avec raccords Union

Un joint d'expansion en caoutchouc est une unité flexible fabriquée à partir de matériaux naturels ou
élastomères synthétiques ou PTFE et, si nécessaire, un renforcement du bassin
Les joints d'expansion en caoutchouc sont la solution parfaite
pour les systèmes de tuyauterie pour absorber les mouvements, les vibrations ou le bruit, ce qui entraîne une
une durée de vie prolongée des travaux de tuyauterie et des équipements connexes.

Matériau des pièces détachées principales

Portée de l'offre

Pression de conception

Technologie et fiches techniques

Joints d'expansion en caoutchouc sphériques à une seule sphère





Dimension de l'articulation en caoutchouc avec raccords filtrants

Caractéristiques

Absorber Les mouvements axiaux (extension et compression)

Le mouvement axial est le changement de la longueur dimensionnelle du soufflet par rapport à sa longueur libre dans un
direction parallèle à son axe longitudinal.

Absorber les mouvements latéraux

Le mouvement latéral est le déplacement relatif d'une extrémité du soufflet vers l'autre extrémité dans un sens perpendiculaire à son axe longitudinal.

Absorber les mouvements angulaires et torsionnels

Le mouvement angulaire est le déplacement rotatif de l'axe longitudinal du soufflet vers un point de rotation.
l'extrémité des soufflets par rapport à l'autre extrémité, à peu près à la ligne médiane des soufflets.

Réduisez les vibrations.
Les joints d'expansion en caoutchouc isolent ou réduisent les vibrations causées par l'équipement.
La protection des équipements contre ces effets néfastes est assurée.

Transmission sonore étouffée.
Les joints d'expansion en caoutchouc ont tendance à atténuer la transmission du son en raison de l'interface en caoutchouc d'acier des joints et des brides d'accouplement.

Manuel et notes d'installation du joint en caoutchouc

1, L'installation des joints d'expansion doit être conforme à l'expansion des tuyaux

les dessins de construction et les instructions d'installation demandés.

2L'installation de la jonction de dilatation du pipeline doit être approximative pour augmenter la fixation par l'orientation

Il est donc nécessaire que l'orientation et la fixation des réglages soient en stricte conformité avec les services de conception de l'information technique.le principe de fixation d'un soutien fixe, veuillez consulter le guide d'installation des joints de dilatation des clous.

3, avec un joint d'expansion de souffle est formé avec une plaque mince en acier inoxydable, donc perdu dans le mouvement, le levage et le soudage doit être prudent de ne pas frapper la période, rayures, arc,éclaboussures de soudure et autres causes de dommages aux soufflets.

4, doivent être retirés avant l'installation et les tuyaux de souffle corps étranger pour assurer le mouvement normal des souffles.

5, sur un flux de demande de médias pour le joint d'expansion devrait être nécessaire pour installer les flèches de flux.

6Pour que les soufflets soient en bon état de fonctionnement, il est impossible d'installer des joints de dilatation dans la déformation, y compris une erreur d'installation de tuyaux axiaux, latéraux ou de transfert de virage.

7, joints d'expansion installés, en cours d'exécution dans le système avant de se déplacer pour enlever tout peint jaune perdre une vis fixe

8, le joint de dilatation de fibre de tissu n'est pas soumis au déplacement de traction dû à l'installation à la bonne conduite de la précompression, le pipeline ne peut pas dévier,déplacement et extension axiale, il convient de noter que l'anneau flexible de protection contre les rayures, installé dès que possible pour démonter la planche de support, de sorte qu'en état de fonctionnement normal.

Applications:

Pompes, usines chimiques, chauffage, ventilation
- les installations de traitement de l'eau,
Équipement de traitement des eaux usées, Équipement de traitement des eaux usées, Équipement de traitement des eaux usées
