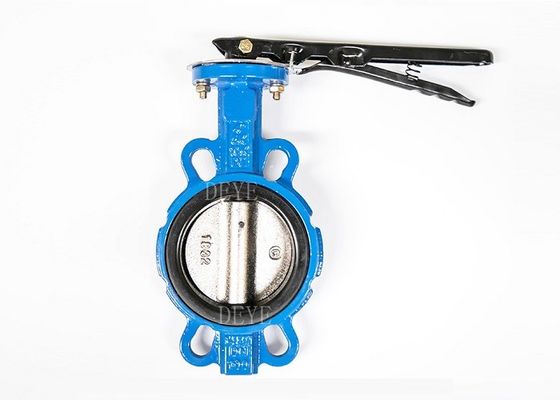

Ventilateur à eau en fer ductile GG25 GGG40 GGG50 Wafer Ventilateur papillon pour l'eau

  • Wras Ductile Iron Water Valve GG25 GGG40 GGG50 Wafer Butterfly Valves For Water
Lieu d'origine Chine
Nom de marque DEYE
Certification ISO9001:2015 PED
Numéro de modèle DY-BFV-1005 est une marque de véhicule
Document Product Brochure PDF
Quantité de commande min 10 pièces
Prix USD2-USD20000 each
Détails d'emballage le carton box+ manient des cas en bois ou des palettes habilement de carton+
Délai de livraison 20 jours pour l'ordre habituel, 7 jours pour les articles stockés
Conditions de paiement T/T, L/C, D/P
Capacité d'approvisionnement 1000pcs un mois

Contactez-moi pour des aperçus gratuits et des bons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Je ne sais pas.: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Mettre en évidence

Valve à eau en fer ductile Wras

,

Valve à eau GG25

,

GGG50 Ventilateurs à papillons à plaquettes
Laisser un message
Description de produit

Numéro de série BFV-1005

Une soupape papillon, également connue sous le nom de soupape à clapet, est une simple structure de régulation de soupape qui peut être utilisée pour le contrôle des interrupteurs de médias de pipeline à basse pression.La soupape papillon fait référence à une soupape avec un disque comme composant de fermeture (disque de soupape ou plaque papillon) qui tourne autour de l'axe de la soupape pour atteindre l'ouverture et la fermeture.

Les vannes papillon peuvent être utilisées pour contrôler le flux de divers types de fluides tels que l'air, l'eau, la vapeur, divers milieux corrosifs, la boue, les produits pétroliers, les métaux liquides et les milieux radioactifs.Principalement utilisés pour la découpe et le throttlement sur les pipelinesLa partie d'ouverture et de fermeture de la soupape papillon est une plaque papillon en forme de disque qui tourne autour de son propre axe dans le corps de la soupape pour atteindre le but d'ouverture, de fermeture ou de réglage.

Un détail rapide

Norme de conception: API 609.

Matériau de la carrosserie: fer ductile ASTM A536

Le diamètre nominal est compris entre DN40 et DN1200 (1-1/2?? 48??.)

La pression doit être comprise entre 150 PSI et 225 PSI, entre 285 PSI et PN6/PN10/PN16.

Connexion à l'extrémité: Wafer, LUG

Face à face: EN558 série 20

La flange supérieure est ISO 5211.

Sceaux bidirectionnels, conception de siège renouvelable

Mode de fonctionnement: levier

Épreuve et inspection: API 598.

Poudre époxy revêtue à l'intérieur et à l'extérieur Min. 250 microns.

Gamme de produits

Matériau du corps disponible: fer ductile, acier au carbone, acier inoxydable, acier allié.

Matériau du disque disponible: fer ductile, SS304, SS316, bronze, double SS2205/2507, UNS31803/UNS32750

Siège en option: EPDM, NBR, PTFE, Teflon, néoprène

Connexion d'extrémité optionnelle: Wafer, Lug, Flanged.

Conception de la carrosserie en option: ligne centrale excentrique ou concentrique

Face à face: série EN558 13/14, type long ou type court

Le diamètre normal est de 4" à 96" (DN100 à 2400).

L'amplitude de pression est de 150 lb (PN10 à PN25).

Opération disponible: boîte de vitesses, actionneur électrique, pneumatique

Température de fonctionnement: -46°C à +200°C.

Résultats:

  1. Corps de soupape solide en fer ductile, QT450-10 corps de soupape en fer ductile, résistance à la traction 450Mpa Min.
  2. en caoutchouc de siège hautement élastique

La teneur en caoutchouc du siège de la vanne est de 50% et la simulation des expériences d'ouverture et de fermeture est supérieure à 10 000 fois, sans fuite

  1. Poudre de plastique époxy Aksu

Le corps de la vanne est pulvérisé avec une poudre de résine époxy d'Akzo de 250 microns minimum, avec une forte adhérence.

  1. Conception de l'arbre de soupape anti-soufflement

L'arbre de soupape de la soupape papillon adopte la structure anti-soufflement, qui présente d'excellentes performances de sécurité.

Installation de la soupape papillon

Figure 1

- C' est faux.

Disque ouvert au-delà de la vanne

Les brides des tuyaux ne sont pas suffisamment étalées.

Le disque est positionné dans la position presque fermée.

suffisamment de place pour la vanne.
Ventilateur à eau en fer ductile GG25 GGG40 GGG50 Wafer Ventilateur papillon pour l'eau 0 Ventilateur à eau en fer ductile GG25 GGG40 GGG50 Wafer Ventilateur papillon pour l'eau 1

Figure 2 Centrage et flangement de la vanne

Disque en position fermée Joints installés entre la vanne et les brides d'accouplement

C' est vrai.

Aucun joint de bride n'est utilisé, le disque en position "presque fermé".

Ventilateur à eau en fer ductile GG25 GGG40 GGG50 Wafer Ventilateur papillon pour l'eau 2

Ventilateur à eau en fer ductile GG25 GGG40 GGG50 Wafer Ventilateur papillon pour l'eau 3

Figure 3. Séquence de serrage des boulons de bride

Ventilateur à eau en fer ductile GG25 GGG40 GGG50 Wafer Ventilateur papillon pour l'eau 4

Figure 4 - Alignement final des vannes et serrage des boulons de la bride

- C' est faux.

Les brides des tuyaux sont mal alignées avec un couple irrégulier appliqué aux boulons.

C' est vrai.

Les tuyaux sont alignés.

sur les deux côtés de la vanne.

Ventilateur à eau en fer ductile GG25 GGG40 GGG50 Wafer Ventilateur papillon pour l'eau 5

 Ventilateur à eau en fer ductile GG25 GGG40 GGG50 Wafer Ventilateur papillon pour l'eau 6

Applications:

largement utilisé dans les industries du gaz, du pétrole, de l'eau, du génie chimique et autres industries connexes, également dans les systèmes d'eau de refroidissement des centrales thermiques
