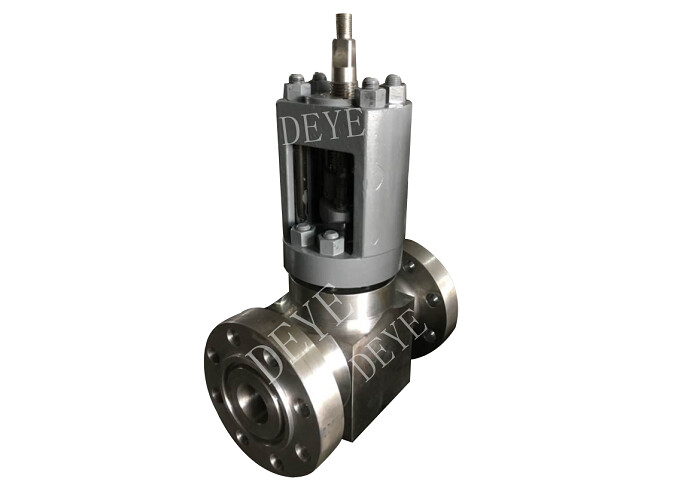

Valve de régulation en acier allié de 1500 lbs avec raccordement à l'extrémité de la bride

Valve de régulation en acier allié de 1500 lbs avec raccordement à l'extrémité de la bride

Valve de commande à globe droit à haute pression de 1500 lbs.

Des détails rapides:

Ventilateurs de commande à globe droit de 1500 LBS

Corps:Straight-through, soupape à globe forgée

Matériau: A105N

Taille nominale, 4

Pour les véhicules à moteur à commande autonome:

Connexion à l'extrémité; Flange RF ANSI B 16.5

Capot d'extension type 1 ((-45 à -17°C et 230 à 566°C)

Type de glande: glande boulonnée

Emballage: PTFE en forme de V

Matériau du joint: acier inoxydable SUS304,

Le type de prise de soupape:

Gamme de produits:

Type de corps droit, type d'angle.

Taille nominale 1 ′′, 1-1/2 ′′, 2 ′′, 3 ′′, 4 ′′

Nombre de pression • Classe ANSI 900, 1500, 2500 •

Résistance à l'écoulement de l'eau5, JIS B2201, JPI-7S •

Fin soudée: SW ((1 à 3 pouces),/BW (3 pouces)

Le matériau A216 WCB, A217 WC6, A217 C5, A351 CF8, A351 CF8M, A351 CF3M, A351 CF3 est utilisé.

Capot anti-douleur (-5 à 230°C)

Capot d'extension de type 1 (230 à 566 °C)

Type de capot d'extension

Type de glande cryogénique

Emballage à glande boulonnée/emballage au graphite gras et autres.

Type de soupape de garniture monoplace de type contouré

Caractéristiques du débit: pourcentage égal ((%C), linéaire (LC).

Type d'actionneur: actionneur à action simple, actionneur à piston à ressort, actionneur à double action

Matériau du diaphragme: nylon enrobé de tissu et caoutchouc éthylène-propylène

Dimension de ressort: (0,2 à 1,0 kgf/cm2) • (0,4 à 2,0 kgf/cm2) • (0,8 à 2,4 kgf/cm2)

Pression d'alimentation 0.14, 0.16, 0.28, 0.4, 0,5 Mpa

Connexion aérienne Rc1/4 ou 1/4NPT fil interne.

Température ambiante -30 à 70°C

Résultats:

Dans le système de réglage automatique du processus de production, la vanne de réglage est un maillon important et indispensable.Il est appelé les "mains et les pieds" de l'automatisation du processus de production et est l'un des éléments de commande terminaux du système de commande automatique.

La trajectoire de débit de la vanne de régulation est simple et la résistance est faible, et elle est généralement adaptée à une utilisation avant (installation).la vanne de régulation est utilisée à l'envers pour améliorer la force déséquilibrée et réduire les dommages au noyau de la vanneEn même temps, il favorise également le débit du milieu et évite le coke et l'obstruction de la vanne de régulation.l'ouverture de la petite ouverture pendant une longue période doit être évitée., afin d'éviter les fortes vibrations et les dommages au noyau de la vanne.en raison de la faible charge pendant la production d'essai et les conditions du processus de conception ne peuvent pas répondre rapidement aux exigences, l'utilisation inverse de la vanne de commande doit éviter l'ouverture de la petite ouverture pendant une longue période dans la mesure du possible pour éviter les dommages de la vanne de commande.

La soupape régulatrice est composée d'un actionneur et d'une soupape.La vanne de régulation modifie le coefficient de résistance en modifiant la course en fonction du signal d'entrée, afin d'atteindre le but de régulation du débit.

Applications:

La vanne de régulation convient à l'air, à l'eau, à la vapeur, à divers milieux corrosifs, à la boue, à l'huile et à d'autres milieux
