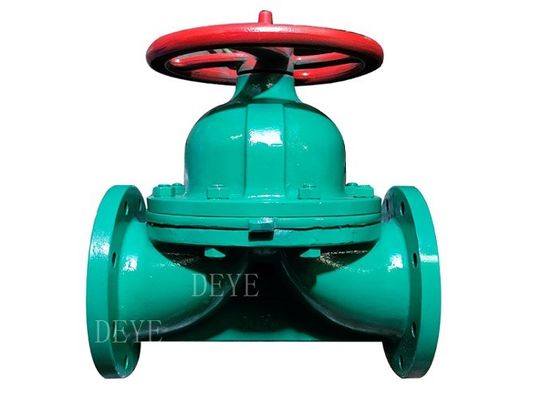

Valve de diaphragme en fonte de type barrier avec extrémités de brides

PN10 PN16 Valve à diaphragme de type barrier en fonte, adaptée aux fluides corrosifs généraux

Carrosserie: en fonte/en acier au carbone/en acier inoxydable/en incolore

Matériau revêtu: revêtu de caoutchouc / revêtu de PTFE.

Axe: en acier inoxydable

Pour les appareils de traitement de l'air

Taille: DN25 à DN400

Il existe deux catégories principales de vannes de diaphragme: l'une scelle un "barrier" (selle) et l'autre (parfois appelée vanne "full bore ou straight-through") scelle un siège.les soupapes à diaphragme droit sont utilisées dans les applications d'allumage et d'arrêt et les soupapes à diaphragme de type barrier sont utilisées pour les applications de contrôle ou d'étranglementLes valves à diaphragme sont généralement à deux portes (valve à diaphragme à 2 voies).ils peuvent également être livrés avec trois ports (valves à diaphragme à 2 voies (également appelées valves T)) et plus (appelées valves à blocage)Lorsque plus de trois ports sont inclus, ils nécessitent généralement plus d'un siège de diaphragme; cependant, des actionneurs doubles spéciaux peuvent gérer plus de ports avec une membrane.

1Large plage de températures: -20°C à 450°C

2Excellente résistance et ténacité.

3Excellente résistance chimique

4- Les performances du retardateur de flamme sont auto-extinguibles.

5. faible conductivité thermique, environ 1/200 de l'acier

6. la teneur en ions lourds moyens atteint le niveau d'eau ultrapure

7Les indicateurs de santé répondent aux exigences des normes nationales de santé

8La paroi interne de la vanne est lisse et lisse, et présente une faible résistance au frottement et une faible adhérence lors du transport du fluide.

9Facile à installer, peut être utilisé pour le collage. fil. bride et d'autres façons de connecter.

10. Excellente résistance au vieillissement et aux UV, ce qui rend la durée de vie normale beaucoup plus longue que les autres systèmes de vannes.Il a été largement utilisé dans l'acierIl s'agit d'un matériau anticorrosif métallique, qui a été utilisé dans les industries de la métallurgie, du pétrole, de la chimie, des engrais, des colorants, pharmaceutiques, de l'électricité, de la protection de l'environnement et du traitement des eaux usées au cours des dernières années.La solution idéale.

1. Pression de travail:

DN50 à DN125: 1,0 Mpa

DN150 à DN200: 0,6Mpa

DN250 à DN300: 0,4 Mpa

2Température de fonctionnement:

NR: -20°C+60°C

3. face à face: EN588-1

4. Connexion de la bride conformément à la norme EN 1092-2, BS4504 etc.

5Test: DIN3230 et API598

6- Médium: ciment, argile, cendres, engrais granulaire, liquide solide, eau douce, eau de mer, acide inorganique et liquide alcalin, etc.

Les soupapes de diaphragme sont idéales pour:

1. Applications corrosives, où le corps et les matériaux du diaphragme peuvent être choisis pour leur compatibilité chimique (par exemple, acides, bases, etc.).
2. Applications abrasives, où la doublure du corps peut être conçue pour résister à l'abrasion et où le diaphragme peut être facilement remplacé une fois usé
3. Solides liquides entraînés, puisque le diaphragme peut sceller tout solide entraîné et fournir un joint positif
4. Slurries, puisque le diaphragme peut sceller les solides entraînés et fournir un joint positif
