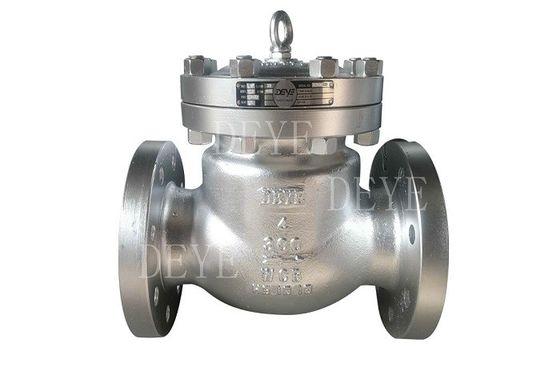

Valve à gaz à huile en acier au carbone WCB 300# Valve à contrôle de balancement avec norme API600 API6D
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | DEYE |
| Certification | ISO9001:2015 PED |
| Numéro de modèle | DY-V-20 |
| Document | Product Brochure PDF |
| Quantité de commande min | 10 pièces |
| Prix | USD2-USD20000 each |
| Détails d'emballage | le carton box+ manient des cas en bois ou des palettes habilement de carton+ |
| Délai de livraison | 20 jours pour l'ordre habituel, 7 jours pour les articles stockés |
| Conditions de paiement | T/T, L/C, D/P |
| Capacité d'approvisionnement | 1000pcs un mois |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Je ne sais pas.: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Mettre en évidence | Valve à gaz à huile en acier au carbone,Valve à gaz d'huile WCB,300# Ventilateur de freinage |
||
|---|---|---|---|
Description de produit
La soupape de freinage est un dispositif de protection qui empêche le fluide de circuler dans une direction indésirable dans le système de tuyauterie ou la conduite (car les reflux peuvent endommager les équipements en amont).La soupape de freinage permet au fluide de circuler dans la direction souhaitée seulement (s'il y a suffisamment de pression)Il est donc essentiel que la vanne soit installée avec une bonne orientation.
Informations sur le produit / Description du produit / Informations de base / Spécification
| La norme |
Ventilateur de freinage BS1868 BS1873//BS 5352 soupape à globe coulée et forgée Ventilateurs de porte en acier à capot boulonné API600 pour les industries pétrolières et gazières API602 Valves en acier forgé API603 Vente en acier inoxydable La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon et de l'état de l'échantillon. Appareil de détection de la pollution API594 Wafer, soupape de freinage |
| Les types | Ventilateurs à papillons, valves à billes, valves à porte, valves de freinage, valves à globe, valves à prise, tamis |
| Taille | 1/2 "-48 DN15-DN1200" soupape globe est 1/2 ′′ à 16 ′′ |
| Fin de la connexion | Finitions de brides, RF, FF, RTJ, LM, BW, extrémités filetées NPT, BSPT, BSPP, extrémités soudés par prise |
| Plage de pression |
Le nombre total d'unités utilisées est de: PN6 PN10 PN16 PN25 PN40. PN64 PN110, PN160, PN250, PN420 |
| Surface | Décapage acide, poli, galvanisé, peinture, epoxy Power Coated |
Catégorie de la liste des matières
| Ingrédients principaux | Les normes | |||||||
| Castings | Les barres ou les pièces forgées | |||||||
| Pour l'ASTM | DIN (W-Nr.) | Je ne sais pas. | JIS | Pour l'ASTM | DIN (W-Nr.) | Je ne sais pas. | JIS | |
| Acier inoxydable martenstique | ||||||||
| 13Cr-4Ni-0,8Mo | A743 CA6NM | 1.4313 | Résistance à l'humidité | SCS6 | A276 S41500 | 1.4313 | S41500 | - Je ne sais pas. |
| Acier inoxydable austénitique | ||||||||
| 18Cr-8Ni | A351 CF8 | 1.4308 | J92600 | SCS13A | A276 304 | 1.4301 | S30400 | SUS 304 |
| 18Cr-8Ni-LSLes États membres | ||||||||
| 18Cr-8Ni-LC(2) Les | A351 CF3 | 1.4306 | J92500 | SCS19A | A276 304L | 1.4306 | S30403 | SUS 304L |
| 18Cr-9Ni-2Mo | A351 CF8M | 1.4408 | J92900 | SCS14A | A276 316 | 1.4401 | S31600 | SUS 316 |
| 18Cr-9Ni-2Mo-LSLes États membres | ||||||||
| 18Cr-9Ni-2Mo-LC(2) Les | A351 CF3M | 1.4404 | J92800 | SCS16A | A276 316L | 1.4404 | S31603 | SUS 316L |
| 18Cr-10Mi-Nb | A351 CF8C | 1.4552 | J92710 | SCS21 | A276 347 | 1.455 | S34700 | SUS 347 |
| 18Cr-12Ni-3,5 Mo | A351 CG8M | - Je ne sais pas. | J93000 | - Je ne sais pas. | A276 317 | 1.4449 | S31700 | SUS 317 |
| 18Cr-12Ni-3,5 Mo-LC(2) Les | A351 CG3M | - Je ne sais pas. | Résistance à l'humidité | - Je ne sais pas. | A276 317L | 1.4438 | S31703 | SUS 317L |
| 18Cr-13Ni-4,5Si | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. |
| 21Cr-29Ni-2.5Mo-3.5Cu | A351 CN7M | 1.4536 | J95150 | SCS23 | A473 N08020 | 2.466 | N08020 | - Je ne sais pas. |
| 21Cr-29Ni-2.7Mo-3.2Cu-LC(2) Les | A990 CN3MCu | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| 25Cr-20N | A351 CK20 | - Je ne sais pas. | Résultats de l'analyse | SCS18 | A276 310S | 1.4845 | S31008 | SUS 310S |
| 33Ni-20Cr-45Fe-Nbi | A351 CT15C | 1.4859 | N28820 | - Je ne sais pas. | B408 N08800 | 1.4876 | N08800 | N.C.F.800 |
| Acier inoxydable super austénitique | ||||||||
| 21Cr-24Ni-6,5Mo-N | A351 CN3MN | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | B691 N08367 | - Je ne sais pas. | N08367 | SUS 836L |
| 25Cr-24Ni-6,5Mo-N | A351 CN3MN mod. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. |
| 20Cr-18Ni-6,5Mo-N-Cu | A351 CK3MCuN | - Je ne sais pas. | Résultats de l'analyse | - Je ne sais pas. | A276 S31254 | - Je ne sais pas. | S31254 | - Je ne sais pas. |
| Acier inoxydable duplex | ||||||||
| 22Cr-5Ni-3Mo-N | A995 Gr.4A CD3MN | - Je ne sais pas. | Résistance à l'humidité | - Je ne sais pas. | A276 UNS32205 Pour les appareils électroniques | 1.4462 | S32205 Les produits de base | Pour l'utilisation dans les appareils de traitement des eaux usées |
| 25Cr-5Ni-Mo-Cu | A890 Gr.1A CD4MCu | - Je ne sais pas. | Résidu des produits chimiques | - Je ne sais pas. | A790 UNS31260 Les États membres | - Je ne sais pas. | S31260 | - Je ne sais pas. |
| Acier inoxydable super duplex | ||||||||
| 25Cr-7Ni-3Mo-N | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | SCS10 | A479 S32750 Les produits de base | 1.446 | S32750 | Le produit doit être présenté sous la forme suivante: |
| 28Cr-7Ni-4Mo-N | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | Le mod SCS10. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. |
| 25Cr-7Ni-3Mo-Cu-N-W | A890 Gr.6A CD3MWCuN | 1.4468 | Résidu des produits chimiques | - Je ne sais pas. | A479 S32750 Les produits de base | 1.446 | S32750 | - Je ne sais pas. |
| 25Cr-7Ni-4Mo-N | A890 Groupe 5A CE3MN | - Je ne sais pas. | Résultats de l'analyse | - Je ne sais pas. | A479 S32750 Les produits de base | 1.446 | S32750 | - Je ne sais pas. |
Matériau à haute température CF8, 304, 304H CF8M, 316, 316H CK-20, 310, 310H WC4, WC5, F2, WC6, F11C1.2, F12C1.2WC9, F22C1. Je vous en prie.3, C5, F5, WC4, WC5, F2, WC6, F11C1.2, F12C1.2WC9, F22C1. Je vous en prie.3, C5, F5
Matériau à basse température A352 LCB, LCC, LC1 LC2, LC3, LC4, CF8M, CF8, CF3M
Matériau allié: Bronze, IN Conoy, DUPLEX SS, alliage 20, Hastelloy C 276, Hastelloy B
Épreuve de pression technique
| Test de la coquille | 1.5x pression de travail | ||||
| Test du sceau | 1.1x Pression de travail | ||||
| essai aérien pour les joints | 0.6Mpa par voie aérienne | ||||
| Taille de la soupape | Durée minimale de l'essai (secondes) | ||||
| DN | NPS | Coquille Je vous en prie. 编` |
Siège arrière (pour les soupapes avec siège arrière Fe_re) | Ventilateurs de freinage de fermeture (API 594) | Fermeture Autres soupapes |
| ≤ 50 | ≤ 2 " | 15 | 15 | 60 | 15 |
| de 65 à 150 | 2 1/2 " à 6 " | 60 | 60 | 60 | 60 |
| 200 à 300 | 8 pouces à 12 pouces. | 120 | 60 | 120 | 120 |
| ≥ 350 | ≥ 14" | 300 | 60 | 120 | 120 |
| a La durée de l'essai est la période d'inspection après que la vanne est entièrement préparée et sous pleine pression. | |||||
| Taux de fuite maximaux admissibles pour l'essai de fermeture | |||||||
| Taille de la soupape | Toutes les soupapes à siège résilientes | Ventilateurs à siège métallique, à l'exception du contrôle | Valves de freinage à siège métallique | ||||
| DN (mm) |
NPS | Test liquide (gouttes par minute) | Test du gaz (bulles/minute) | Test liquide (cc/min) | Épreuve de gaz (m3/h) | Test du gaz (ft3/h) | |
| ≤ 50 | ≤ 2 | 0 | 0 | 0 | 6 | 0.08 | 3 |
| 65 | La vie est belle | 0 | 5 | 10 | 7.5 | 0.11 | 3.75 |
| 80 | 3 | 0 | 6 | 12 | 9 | 0.13 | 4.5 |
| 100 | 4 | 0 | 8 | 16 | 12 | 0.17 | 6 |
| 125 | 5 | 0 | 10 | 20 | 15 | 0.21 | 7.5 |
| 150 | 6 | 0 | 12 | 24 | 18 | 0.25 | 9 |
| 200 | 8 | 0 | 16 | 32 | 24 | 0.34 | 12 |
| 250 | 10 | 0 | 20 | 40 | 30 | 0.42 | 15 |
| 300 | 12 | 0 | 24 | 48 | 36 | 0.5 | 18 |
| 350 | 14 | 0 | 28 | 56 | 42 | 0.59 | 21 |
| 400 | 16 | 0 | 32 | 64 | 48 | 0.67 | 24 |
| 450 | 18 | 0 | 36 | 72 | 54 | 0.76 | 27 |
| 500 | 20 | 0 | 40 | 80 | 60 | 0.84 | 30 |
| 600 | 24 | 0 | 48 | 96 | 72 | 1.01 | 36 |
| 650 | 26 | 0 | 52 | 104 | 78 | 1.09 | 39 |
| 700 | 28 | 0 | 56 | 112 | 84 | 1.18 | 42 |
| 750 | 30 | 0 | 60 | 120 | 90 | 1.26 | 45 |
| 800 | 32 | 0 | 64 | 128 | 96 | 1.34 | 48 |
| 900 | 36 | 0 | 72 | 144 | 108 | 1.51 | 54 |
| 1000 | 40 | 0 | 80 | 160 | 120 | 1.68 | 60 |
| 1050 | 42 | 0 | 84 | 168 | 126 | 1.76 | 63 |
| 1200 | 48 | 0 | 96 | 192 | 144 | 2.02 | 72 |
| a Pour l'essai liquide, 1 ml est considéré comme équivalent à 16 gouttes. b Il ne doit y avoir aucune fuite pendant la durée minimale d'essai spécifiée. Pour l'essai liquide, 0 gouttes signifie qu'il n'y a pas de fuite visible pendant la durée minimale d'essai spécifiée.0 bulles signifie moins d'une bulle par durée minimale d'essai spécifiée. |
|||||||
Vérifiez les pages du catalogue des soupapes/liste des dimensions
Applications:
La vanne est un produit industriel à composants universels largement utilisé dans de nombreuses industries, telles que le pétrole, la pétrochimie, la chimie, la métallurgie, l'énergie, la conservation de l'eau, la construction urbaine,machines et appareils, charbon, nourriture, eau de mer, pétrole, raffinage, environnement, énergie.
La vapeur, le GPL.
Norme de référence:
API 600: soupapes à charbon moulé et alliages
API 603: soupapes en acier inoxydable
API 602/BS 5352: soupapes forgées
API 6D: soupapes à plaques et à conduites pour pipelines
API 598 et BS EN 12266-1: essais de soupapes
Pour les appareils de traitement des eaux usées10: dimensions face à face pour les soupapes
La valeur maximale de l'échantillon doit être égale ou supérieure à:47: connexions à brides
Pour les appareils de traitement des eaux usées25: conception des connexions de soudage à l'arrière
Pour les appareils de traitement des eaux usées34: Précisations de pression Précisations de pression et de température par catégorie de matériau
Pour les appareils électroniques1994, fils de tuyauterie où des joints étanches à la pression sont réalisés sur les fils Partie 1: Dimensions, tolérances
et de désignation.
La norme ISO 4200:1991, Tubes en acier à extrémité plate, soudés et sans couture
ISO 5208 est modifiée:1993, Ventilateurs industriels
ISO 5209:1977, soupapes industrielles à usage général
Pour les appareils de traitement des eaux usées1991, Ventilateurs industriels ¥ pièces jointes d'actionneurs de soupapes à plusieurs virages.
ISO 5752: ?? 1), soupapes métalliques à utiliser dans les systèmes de tuyauterie à brides ?? dimensions face à face et centre face à face.
Pour les appareils de surveillance de la sécurité1995, Composants de tuyauterie Définition et sélection de la DN (taille nominale).
La norme ISO 7005-1 est la suivante:1992, Les brides métalliques Partie 1: Les brides en acier.
La norme ISO 7268 est la suivante:1983, Composants de tuyaux Définition de la pression nominale.
La norme ASME B1 est appliquée.1:1989, fils à vis de pouce unifiés (formulaire UN et UNR).
La norme ASME B1 est appliquée.5:1988 (R1994), fils à vis Acme.
La norme ASME B1 est appliquée.8Le produit doit être présenté sous forme d'une pièce de rechange.
La norme ASME B1 est appliquée.12:1987 (R1992), fils à vis: interférences de classe 5: fils adaptés.
La norme ASME B1 est appliquée.20.11983 (R1992), fils de tuyauterie, utilisation générale (pouces).
Pour les appareils de traitement des eaux usées5:1996, des brides et des raccords de tuyauterie.
Pour les appareils de traitement des eaux usées34:1996, Ventiles
Pour l'ASME B18.2.21987 (R1993), écrous carrés et hexagénaires (série de pouces).
Pour l'aéronef1996, Spécification pour les matériaux de boulonnage en acier allié et en acier inoxydable destinés au service à haute température.
ASTM A194:1996, Spécification pour les écrous en acier au carbone et allié pour boulons à haute pression et à haute température
le service.
Pour les appareils de traitement des eaux usées1994, Spécification pour boulons et broches en acier au carbone, résistance à la traction 60 000 psi.
MSS SP-55:1985 (R1990), norme de qualité pour les pièces moulées en acier, examen visuel de la surface.
1) À publier (révision de l'ISO 5752:1982)
