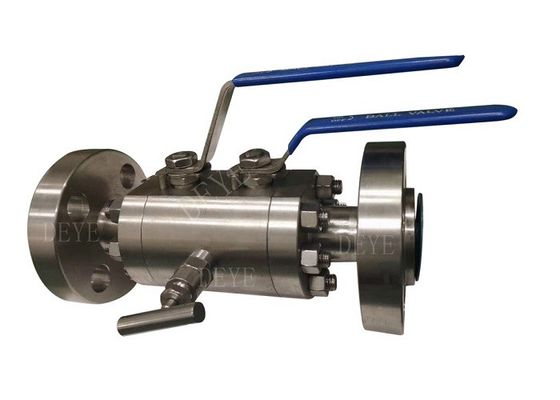

Valve à bille DBB en acier inoxydable forgé avec conception personnalisée BV-DBB-02F
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | DEYE |
| Certification | ISO9001:2015 PED |
| Numéro de modèle | DY-V-14 |
| Document | Product Brochure PDF |
| Quantité de commande min | 10 pièces |
| Prix | USD2-USD20000 each |
| Détails d'emballage | le carton box+ manient des cas en bois ou des palettes habilement de carton+ |
| Délai de livraison | 20 jours pour l'ordre habituel, 7 jours pour les articles stockés |
| Conditions de paiement | T/T, L/C, D/P |
| Capacité d'approvisionnement | 1000pcs un mois |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Je ne sais pas.: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Mettre en évidence | Valve à bille dbb en acier inoxydable,Ventilateur à bille dbb forgé,Ventilateurs à bille à double bloc et à boules de saignement forgés |
||
|---|---|---|---|
Description de produit
Ventilateur à billedisposent d'un disque sphérique pour ouvrir et fermer le flux du fluide.car leur conception garantit une étanchéité très étroite et sans fuite, même après des années de fonctionnementLes deux principaux types de soupapes à bille sont les conceptions flottantes et trunnion (entrée latérale ou supérieure).34 sont des spécifications clés.
Informations sur le produit / Description du produit / Informations de base / Spécification
| La norme de la soupape API |
La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon et de l'état de l'échantillon. Ventilateurs de porte en acier à capot boulonné API600 pour les industries pétrolières et gazières API602 Valves en acier forgé API603 Vente en acier inoxydable Appareil de détection de la pollution API594 Wafer, soupape de freinage Ventilateur de freinage BS1868 BS1873//BS 5352 soupape à globe coulée et forgée |
| Types de soupapes | Ventilateurs à papillons, valves à billes, valves à porte, valves de freinage, valves à globe, valves à prise, tamis |
| Valve à bille avec bille flottante et bille montée sur trunnion, Corps avec 1pc. 2pcs. 3pcs Split type | |
| Taille | Je ne sais pas si je peux le faire. |
| Fin de la connexion | Finitions de brides, RF, FF, RTJ, LM, BW, extrémités filetées NPT, BSPT, BSPP, extrémités soudés par prise |
| Plage de pression |
Le nombre total d'unités utilisées est de: PN6 PN10 PN16 PN25 PN40. PN64 PN110, PN160, PN250, PN420 |
| Surface | Décapage acide, poli, galvanisé, peinture, epoxy Power Coated |
Catégorie de la liste des matières
| Portée des soupapes à billes | |||||
| La norme | Le produit doit être présenté sous forme d'un produit spécifique. | ||||
| Construction | Type d'entrée latérale, carrosserie 2 pièces, 3 pièces, carrosserie 1 pièce | ||||
| Type de boule | Boule flottante de la taille 1/2 "-12", Boule montée sur trunnion de 2"-48" | ||||
| Connexion | Flanges RF, RTJ, extrémités filetées NPT BSPT, extrémités de prise, extrémités soudés à l'arrière | ||||
| Pression | La valeur de l'offre est calculée à partir de la valeur de l'offre. | ||||
| Les aquateurs | Manuel avec levier/boîte de vitesses; moteur électrique, actionneur pneumatique | ||||
| Matériaux des pièces selon les différentes applications | |||||
| Je ne veux pas. | Nom de la partie | Acier au carbone | Acier inoxydable | SS double | Carbone S tel |
| 1 | Corps | A216- WCB | A351- CF8M | 4A/5A | A352- LCB |
| 2 | Capot | A216- WCB | A351- CF8M | 4A/5A | A352- LCB |
| 3 | Une balle. | A105+ENP//A182- F304 Pour les appareils électroniques | A182- F316: les produits de base et les produits de base | Pour les véhicules à moteur: | A182 à F304 |
| 4 | La tige | A276 à 304 | A276 à 316 | Pour les véhicules à moteur: | A276 à 304 |
| 5 | Siège | A105+ENP | A182- F316: les produits de base et les produits de base | Pour les véhicules à moteur: | A350- LF2+ENP |
| 6 | Insert du siège | PTFE rempli de verre | |||
| 7 | Le ressort du siège | A313 à 304 | Inconel X- 750 | Inconel X- 750 | A313 à 304 |
| 8 | Le siège O-Ring | RNP | Viton | PTFE | Viton |
| 9 | Rings de tige O | NBR 2) | Viton 2) | PTFE | Viton 2) |
| 10 | Résistance à la corrosion | Graphite+304 | Graphite + 316 | PTFE+2205 | Graphite+304 |
| 11 | Capot O-Ring | NBR | Viton | PTFE | Viton |
| 12 | Printemps antistatique | A313 à 304 | A313 à 316 | Pour les véhicules à moteur: | A313 à 304 |
| 13 | Couverture inférieure | A216- WCB | A182- F316: les produits de base et les produits de base | Pour les véhicules à moteur: | A182 à F304 |
| 14 | Le capot de capot | A193- B7 | A193- B8 | A193- B8 | A320- L7 |
| 15 | Noix de coque | A194 à 2H | A194 à 8 | A194 à 8 | A194 à 4 |
| 16 | Le trunnion | A276 à 304 | A276 à 316 | A276 à 316 | A276 à 304 |
| 17 | Le roulement à trunnion | 304+PTFE | 316+PTFE | 316+PTFE | 304+PTFE |
| 18 | Flanche de glande | A216- WCB | A351- CF8M | A351- CF8M | A352- LCB |
| 19 | Le boulonnage de la glande | A193- B7 | A193- B8 | A193- B8 | A193- B7 |
| 20 | Plaque d'arrêt | Acier au carbone+Zn | Acier au carbone+Zn | Acier au carbone | |
| 21 | La poignée | Acier au carbone | |||
Matériau à haute température CF8, 304, 304H CF8M, 316, 316H CK-20, 310, 310H WC4, WC5, F2, WC6, F11C1.2, F12C1.2WC9, F22C1. Je vous en prie.3, C5, F5, WC4, WC5, F2, WC6, F11C1.2, F12C1.2WC9, F22C1. Je vous en prie.3, C5, F5
Matériau à basse température A352 LCB, LCC, LC1 LC2, LC3, LC4, CF8M, CF8, CF3M
Matériau allié: Bronze, IN Conoy, DUPLEX SS, alliage 20, Hastelloy C 276, Hastelloy B
Épreuve de pression technique
| Test de la coquille | 1.5x pression de travail | ||||
| Test du sceau | 1.1x Pression de travail | ||||
| essai aérien pour les joints | 0.6Mpa par voie aérienne | ||||
| Taille de la soupape | Durée minimale de l'essai (secondes) | ||||
| DN | NPS | Coquille Je vous en prie. 编` |
Siège arrière (pour les soupapes avec siège arrière Fe_re) | Ventilateurs de freinage de fermeture (API 594) | Fermeture Autres soupapes |
| ≤ 50 | ≤ 2 " | 15 | 15 | 60 | 15 |
| de 65 à 150 | 2 1/2 " à 6 " | 60 | 60 | 60 | 60 |
| 200 à 300 | 8 pouces à 12 pouces. | 120 | 60 | 120 | 120 |
| ≥ 350 | ≥ 14" | 300 | 60 | 120 | 120 |
| a La durée de l'essai est la période d'inspection après que la vanne est entièrement préparée et sous pleine pression. | |||||
| Taux de fuite maximaux admissibles pour l'essai de fermeture | |||||||
| Taille de la soupape | Toutes les soupapes à siège résilientes | Ventilateurs à siège métallique, à l'exception du contrôle | Valves de freinage à siège métallique | ||||
| DN (mm) |
NPS | Test liquide (gouttes par minute) | Test du gaz (bulles/minute) | Test liquide (cc/min) | Épreuve de gaz (m3/h) | Test du gaz (ft3/h) | |
| ≤ 50 | ≤ 2 | 0 | 0 | 0 | 6 | 0.08 | 3 |
| 65 | La vie est belle | 0 | 5 | 10 | 7.5 | 0.11 | 3.75 |
| 80 | 3 | 0 | 6 | 12 | 9 | 0.13 | 4.5 |
| 100 | 4 | 0 | 8 | 16 | 12 | 0.17 | 6 |
| 125 | 5 | 0 | 10 | 20 | 15 | 0.21 | 7.5 |
| 150 | 6 | 0 | 12 | 24 | 18 | 0.25 | 9 |
| 200 | 8 | 0 | 16 | 32 | 24 | 0.34 | 12 |
| 250 | 10 | 0 | 20 | 40 | 30 | 0.42 | 15 |
| 300 | 12 | 0 | 24 | 48 | 36 | 0.5 | 18 |
| 350 | 14 | 0 | 28 | 56 | 42 | 0.59 | 21 |
| 400 | 16 | 0 | 32 | 64 | 48 | 0.67 | 24 |
| 450 | 18 | 0 | 36 | 72 | 54 | 0.76 | 27 |
| 500 | 20 | 0 | 40 | 80 | 60 | 0.84 | 30 |
| 600 | 24 | 0 | 48 | 96 | 72 | 1.01 | 36 |
| 650 | 26 | 0 | 52 | 104 | 78 | 1.09 | 39 |
| 700 | 28 | 0 | 56 | 112 | 84 | 1.18 | 42 |
| 750 | 30 | 0 | 60 | 120 | 90 | 1.26 | 45 |
| 800 | 32 | 0 | 64 | 128 | 96 | 1.34 | 48 |
| 900 | 36 | 0 | 72 | 144 | 108 | 1.51 | 54 |
| 1000 | 40 | 0 | 80 | 160 | 120 | 1.68 | 60 |
| 1050 | 42 | 0 | 84 | 168 | 126 | 1.76 | 63 |
| 1200 | 48 | 0 | 96 | 192 | 144 | 2.02 | 72 |
| a Pour l'essai liquide, 1 ml est considéré comme équivalent à 16 gouttes. b Il ne doit y avoir aucune fuite pendant la durée minimale d'essai spécifiée. Pour l'essai liquide, 0 gouttes signifie qu'il n'y a pas de fuite visible pendant la durée minimale d'essai spécifiée.0 bulles signifie moins d'une bulle par durée minimale d'essai spécifiée. |
|||||||
Pages du catalogue des soupapes à billes/liste des dimensions
Applications:
La vanne est un produit industriel à composants universels largement utilisé dans de nombreuses industries, telles que le pétrole, la pétrochimie, la chimie, la métallurgie, l'énergie, la conservation de l'eau, la construction urbaine,machines et appareils, charbon, nourriture, eau de mer, pétrole, raffinage, environnement, énergie.
La vapeur, le GPL.
Norme de référence:
API 600: soupapes à charbon moulé et alliages
API 603: soupapes en acier inoxydable
API 602/BS 5352: soupapes forgées
API 6D: soupapes à plaques et à conduites pour pipelines
API 598 et BS EN 12266-1: essais de soupapes
Pour les appareils de traitement des eaux usées10: dimensions face à face pour les soupapes
La valeur maximale de l'échantillon doit être égale ou supérieure à:47: connexions à brides
Pour les appareils de traitement des eaux usées25: conception des connexions de soudage à l'arrière
Pour les appareils de traitement des eaux usées34: Précisations de pression Précisations de pression et de température par catégorie de matériau
Pour les appareils électroniques1994, fils de tuyauterie où des joints étanches à la pression sont réalisés sur les fils Partie 1: Dimensions, tolérances
et de désignation.
La norme ISO 4200:1991, Tubes en acier à extrémité plate, soudés et sans couture
ISO 5208 est modifiée:1993, Ventilateurs industriels
ISO 5209:1977, soupapes industrielles à usage général
Pour les appareils de traitement des eaux usées1991, Ventilateurs industriels ¥ pièces jointes d'actionneurs de soupapes à plusieurs virages.
ISO 5752: ?? 1), soupapes métalliques à utiliser dans les systèmes de tuyauterie à brides ?? dimensions face à face et centre face à face.
Pour les appareils de surveillance de la sécurité1995, Composants de tuyauterie Définition et sélection de la DN (taille nominale).
La norme ISO 7005-1 est la suivante:1992, Les brides métalliques Partie 1: Les brides en acier.
La norme ISO 7268 est la suivante:1983, Composants de tuyaux Définition de la pression nominale.
La norme ASME B1 est appliquée.1:1989, fils à vis de pouce unifiés (formulaire UN et UNR).
La norme ASME B1 est appliquée.5:1988 (R1994), fils à vis Acme.
La norme ASME B1 est appliquée.8Le produit doit être présenté sous forme d'une pièce de rechange.
La norme ASME B1 est appliquée.12:1987 (R1992), fils à vis: interférences de classe 5: fils adaptés.
La norme ASME B1 est appliquée.20.11983 (R1992), fils de tuyauterie, utilisation générale (pouces).
Pour les appareils de traitement des eaux usées5:1996, des brides et des raccords de tuyauterie.
Pour les appareils de traitement des eaux usées34:1996, Ventiles
Pour l'ASME B18.2.21987 (R1993), écrous carrés et hexagénaires (série de pouces).
Pour l'aéronef1996, Spécification pour les matériaux de boulonnage en acier allié et en acier inoxydable destinés au service à haute température.
ASTM A194:1996, Spécification pour les écrous en acier au carbone et allié pour boulons à haute pression et à haute température
le service.
Pour les appareils de traitement des eaux usées1994, Spécification pour boulons et broches en acier au carbone, résistance à la traction 60 000 psi.
MSS SP-55:1985 (R1990), norme de qualité pour les pièces moulées en acier, examen visuel de la surface.
1) À publier (révision de l'ISO 5752:1982)
