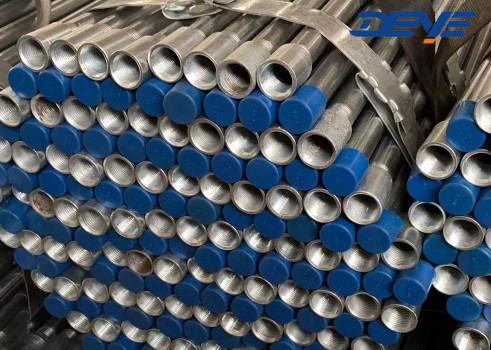

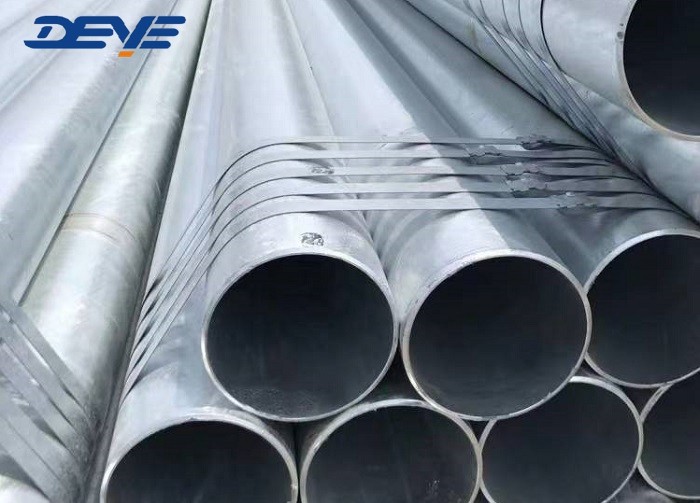

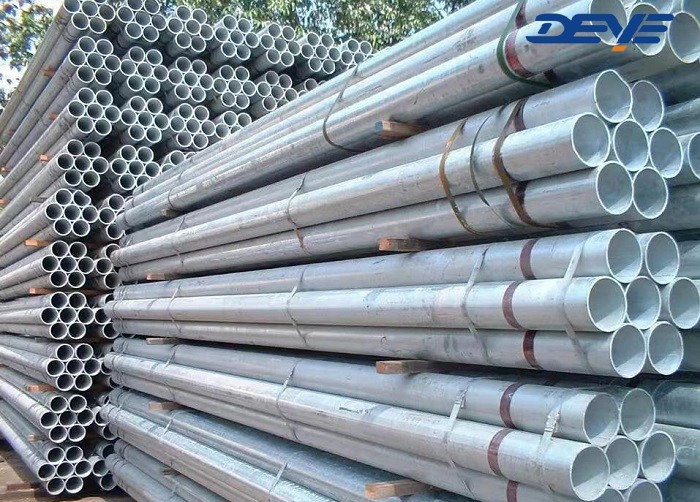

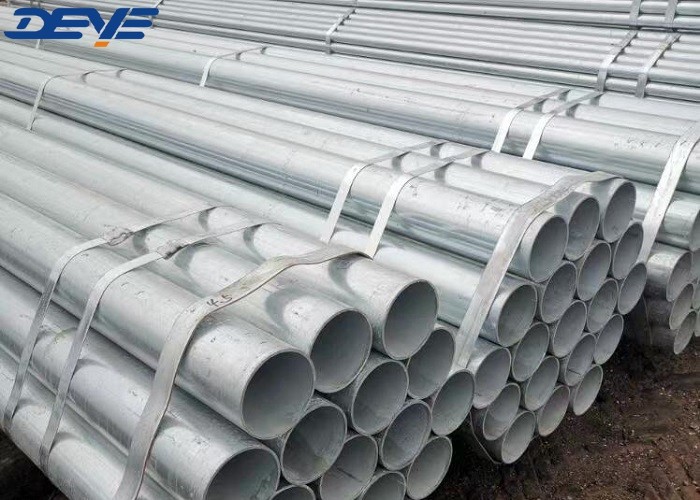

Pièces soudées sans soudure HDG galvanisées à chaud avec PE BE BSPT NPT

Pièces galvanisées HDG en trempage à chaud, sans couture ou soudées avec PE BE BSPT NPT

Les tubes galvanisés à chaud (HDG), comme mentionné, sont le processus de trempage de l'acier fabriqué dans une bouilloire ou une cuve de zinc fondu.
La galvanisation à chaud (HDG) est le procédé de revêtement des matériaux en acier avec une couche de zinc.
Les revêtements galvanisés typiques ont une épaisseur comprise entre 3 et 8 millimètres (75 à 200 microns).
Les meilleures pratiques suggèrent d'appuyer sur le trou après galvanisation, en enlevant le revêtement de la surface d'accouplement interne.

L'avantage du galvanisé à chaud.

1Le galvanisation à chaud a généralement le coût initial le plus bas par rapport à d'autres dispositifs de protection comparables communément spécifiés.
Le coût d'application des revêtements à forte intensité de main d'œuvre tels que la peinture a augmenté beaucoup plus que le coût de la galvanisation à chaud appliquée en usine.

2. Moins d'entretien / moins de coûts à long terme. Même dans les cas où le coût initial de la galvanisation à chaud est supérieur à celui des revêtements alternatifs, la galvanisation est
Les coûts d'entretien sont toujours plus élevés, en raison de coûts d'entretien plus faibles au cours d'une durée de vie plus longue.
Les programmes d'entretien ont également invariablement une incidence négative sur la productivité.

3L'espérance de vie des revêtements galvanisés par trempage à chaud sur les éléments structurels est supérieure à 50 ans dans la plupart des milieux ruraux, et entre
10 à 30 ans dans la plupart des environnements urbains et côtiers corrosifs.

4- préparation de la surface: l'immersion dans l'acide assure un nettoyage uniforme des surfaces d'acier, en revanche, des revêtements organiques doivent être appliqués sur les abrasifs nettoyés par soufflage
En outre, l'application de revêtements organiques est limitée en termes de prédominance des revêtements organiques dans le secteur de l'industrie.
La température ambiante et l'humidité relative augmentent le coût de l'application d'un système de peinture lourde.

5Le revêtement galvanisé à chaud est collé métallurgiquement à la surface de l'acier.

6. écologique. Le revêtement n'est pas toxique et ne contient pas de substances volatiles.

7La vitesse d'application du revêtement: un revêtement protecteur complet peut être appliqué en quelques minutes, un système de peinture multicouche comparable peut nécessiter jusqu'à une semaine.
L'application efficace d'un revêtement galvanisé à chaud n'est pas influencée par les conditions météorologiques.

Informations sur le produit/Informations de base/spécification

Technologie et fiches techniques

Liste des épaisseurs pour les tuyaux sans soudure selon l'ANSI B36.10

Unité: MM

Conception de la dimension

Surdosage... diamètre extérieur

Identifiant... Diamètre intérieur

Épaisseur de paroi

L... longueur

Si une épaisseur minimale de paroi est requise, les variations sont autorisées uniquement du côté positif.

Finitions de soudage des fesses

Les données sont fournies par les autorités compétentes.

Fig. 4 Détails de l'embout de soudure pour le passage de racine GTAW [WT > 3 mm (0,12 pouces) à 10 mm (0,38 pouces), y compris]

Notes générales:

a) Ce détail s'applique pour le soudage à l'arc au tungstène au gaz (GTAW) du passage de la racine dont l'épaisseur nominale est supérieure à 3 mm

b) Les dimensions linéaires sont en millimètres avec des valeurs de pouces entre parenthèses.

Exigence de droiture

Les tubes et tuyaux de tandard sont fournis alignés à l'œil: pour les applications spéciales, les tubes et tuyaux de tandard sont fournis alignés à l'œil.

la déviation admissible de la ligne droite peut être convenue entre l'acheteur et le tuyau

le constructeur; l'écart maximal admissible par rapport à la ligne droite

à la longueur de mesure L doit être indiquée, par exemple 1 mm/1000 mm.

Excentricité

E est la moitié de la différence entre le plus grand et le plus petit

valeurs d'épaisseur de paroi (WT) dans une section transversale.

En mm:

Toutefois, l'excentricité est exprimée en pourcentage de l'épaisseur moyenne de la paroi de cette section transversale

Diamètre moyen intérieur et extérieur

D0 est la moyenne arithmétique entre le plus petit et le plus grand diamètre du tube sur n'importe quel tuyau ou tube

Si l'épaisseur minimale de la paroi est requise, les variations sont autorisées uniquement du côté positif.

Ovaleur

O est la différence entre le plus grand et le plus petit diamètre sur n'importe quelle circonférence de tube

En pourcentage du diamètre moyen, ceci est:

L'ovalité ne doit pas être confondue avec l'excentricité.

Processus galvanisé

FAQ: Questions et réponses

Q: Quelle est la différence entre les tuyaux sans couture et les tubes sans couture?

A: Je suis désolé.Les tubes en acier sans soudure ne doivent pas être confondus avec les tubes sans soudure.le mot "pipe" s'applique à tout tube utilisé pour transporter des fluides, considérant que le terme "tube" s'applique aux sections tubulaires (de différentes formes, rondes, ovales, carrées) utilisées pour des applications structurelles/mécaniques, des systèmes d'instrumentation,et la construction d'équipements sous pression tels que les chaudières, échangeurs de chaleur et superchauffeurs.

Q: Quelle est la tolérance des tuyaux sans soudure

A: Je suis désolé.Tolérance des dimensions pour le tuyau sans soudure API 5L /A106GR.B.

1Pour les diamètres extérieurs inférieurs à 2 3/8 pouces (60,3 mm), la tolérance de diamètre du corps du tuyau est de +/- 0,5 mm.024 mm).

2Pour une DO égale ou supérieure à 2 3/8 pouces (60,3) à 24 pouces (610 mm), la tolérance de diamètre pour le corps du tuyau est de +/- 0,0075D, l'extrémité du tuyau de +/- 0,005D mais maximale de +/- 1,6 mm (0,063 mm);

Tolérance à la rondeur pour le corps du tuyau ≤ 0,015D, l'extrémité du tuyau ≤ 0,01D

(En cas d'accord avec le fabricant et le client, des tolérances plus strictes pourraient être appliquées)

3Pour l'épaisseur des parois

"mécanique" pour la fabrication ou la fabrication d'un matériel ou d'un équipement, y compris les dispositifs de fabrication ou de fabrication de matériel ou d'appareils;

Pour les tuyaux en acier sans soudure API 5L d'épaisseur comprise entre 4 mm et 10 mm (0,394 pouces), +0, 150 t, -0,125 t;

Pour les tuyaux sans couture API d'une épaisseur comprise entre 10 mm et 25 mm (0,984 pouces), +/- 0,125 t;

Épaisseur de la paroi ≥ 25 mm, +3,7 mm ou +0,1 t (si elle est supérieure) et -3,0 mm (0,120 pouces) ou -0,1 t (si elle est supérieure).

t pour l'épaisseur,

4Pour la droiture, maximum pour la longueur totale, tolérance maximale de 0,15% de la longueur.

5. la droiture, la déviation maximale de l'extrémité du tuyau, doit être ≤ 0,3 mm/m.

6Longueur +/- 200 mm pour le général, +/- 25,4 mm pour le spécial.
