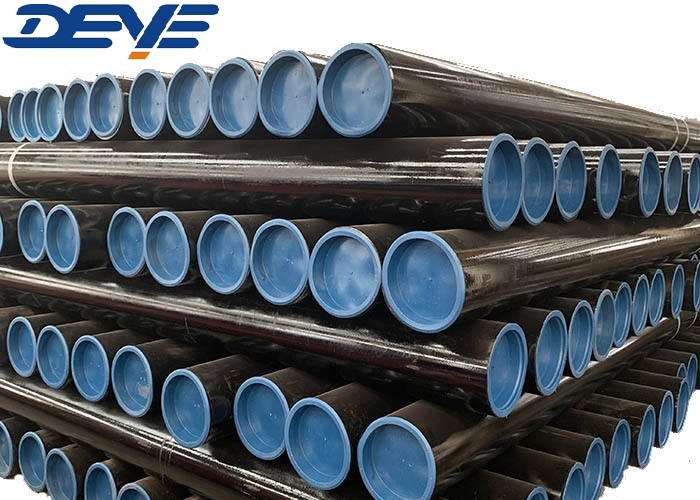

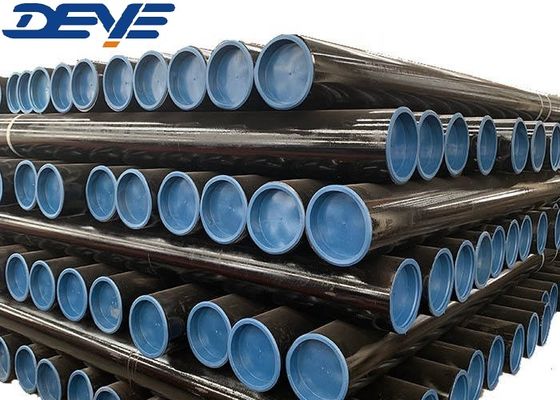

API A53 A106 CS Pièces sans soudure pour l'industrie pétrolière

API A53 A106 CS Pièces sans soudure pour l'industrie pétrolière

Le tuyau ASTM A106 de catégorie B (ASME SA106 Pipe) est un tuyau d'acier au carbone sans soudure largement utilisé dans différentes industries comme conducteur de fluides,
La spécification ASTM A106 de catégorie B couvre les tuyaux en acier au carbone sans soudure destinés aux services à haute température.
dans les NPS 1-8 à NPS 48 inclus, avec une épaisseur nominale (moyenne) de paroi telle qu'elle est indiquée dans l'ANSI B36.10.Tous les tuyaux visés par l'ASTM A106 sont
A106 est également connu sous le nom SA106.

Différence entre l'ASTM A106 et l'ASTM A53

Les tuyaux en acier au carbone A106 et A53 sont des tuyaux en acier au carbone ayant de larges applications.Les principales différences qui distinguent le matériau de tuyauterie A106 des tuyaux A53 sont indiquées dans le tableau suivant.

Informations sur le produit/description du produit/informations de base/spécification

Technologie et fiches techniques

Liste des épaisseurs pour les tuyaux sans soudure selon l'ANSI B36.10

Unité: MM

Conception de la dimension

Surdosage... diamètre extérieur

Identifiant... Diamètre intérieur

Épaisseur de paroi

L... longueur

Si une épaisseur minimale de paroi est requise, les variations sont autorisées uniquement du côté positif.

Finitions de soudage des fesses

Les données sont fournies par les autorités compétentes.

Fig. 4 Détails de l'embout de soudure pour le passage de racine GTAW [WT > 3 mm (0,12 pouces) à 10 mm (0,38 pouces), y compris]

Notes générales:

a) Ce détail s'applique pour le soudage à l'arc au tungstène au gaz (GTAW) du passage de la racine dont l'épaisseur nominale est supérieure à 3 mm

b) Les dimensions linéaires sont en millimètres avec des valeurs de pouces entre parenthèses.

Exigence de droiture

Les tubes et tuyaux de tandard sont fournis alignés à l'œil: pour les applications spéciales, les tubes et tuyaux de tandard sont fournis alignés à l'œil.

la déviation admissible de la ligne droite peut être convenue entre l'acheteur et le tuyau

le constructeur; l'écart maximal admissible par rapport à la ligne droite

à la longueur de mesure L doit être indiquée, par exemple 1 mm/1000 mm.

Excentricité

E est la moitié de la différence entre le plus grand et le plus petit

valeurs d'épaisseur de paroi (WT) dans une section transversale.

En mm:

Toutefois, l'excentricité est exprimée en pourcentage de l'épaisseur moyenne de la paroi de cette section transversale

Diamètre moyen intérieur et extérieur

D0 est la moyenne arithmétique entre le plus petit et le plus grand diamètre du tube sur n'importe quel tuyau ou tube

Si l'épaisseur minimale de la paroi est requise, les variations sont autorisées uniquement du côté positif.

Ovaleur

O est la différence entre le plus grand et le plus petit diamètre sur n'importe quelle circonférence de tube

En pourcentage du diamètre moyen, ceci est:

L'ovalité ne doit pas être confondue avec l'excentricité.

PROCÈSE de fabrication de tubes sans soudure

Les tuyaux sans couture en acier doux de 1/8 à 24 pouces sont fabriqués avec le

le soi-disant procédé de "moulin à boucles" ou le procédé de "extrusion" (utilisé pour les diamètres plus petits),

considérant que le procédé du moulin à mandrille est utilisé pour des diamètres plus grands.

Application et utilisation

Les tuyaux en acier sans soudure sont utilisés pour différentes applications dans l'industrie pétrolière et gazière:

• les opérations en amont (tubes OCTG)

• milieu de production (transmission et distribution de fluides sous forme de pétrole, de gaz, de vapeur, d'acides, de lisières)

• en aval (processus de canalisation pour raffiner le pétrole et le gaz en produits dérivés)

• applications générales de plomberie pour les services publics

FAQ: Questions et réponses

Q: Quelle est la différence entre les tuyaux sans couture et les tubes sans couture?

A: Je suis désolé.Les tubes en acier sans soudure ne doivent pas être confondus avec les tubes sans soudure.le mot "pipe" s'applique à tout tube utilisé pour transporter des fluides, considérant que le terme "tube" s'applique aux sections tubulaires (de différentes formes, rondes, ovales, carrées) utilisées pour des applications structurelles/mécaniques, des systèmes d'instrumentation,et la construction d'équipements sous pression tels que les chaudières, échangeurs de chaleur et superchauffeurs.

Q: Quelle est la tolérance des tuyaux sans soudure

A: Je suis désolé.Tolérance des dimensions pour le tuyau sans soudure API 5L /A106GR.B.

1Pour les diamètres extérieurs inférieurs à 2 3/8 pouces (60,3 mm), la tolérance de diamètre du corps du tuyau est de +/- 0,5 mm.024 mm).

2Pour une DO égale ou supérieure à 2 3/8 pouces (60,3) à 24 pouces (610 mm), la tolérance de diamètre pour le corps du tuyau est de +/- 0,0075D, l'extrémité du tuyau de +/- 0,005D mais maximale de +/- 1,6 mm (0,063 mm);

Tolérance à la rondeur pour le corps du tuyau ≤ 0,015D, l'extrémité du tuyau ≤ 0,01D

(En cas d'accord avec le fabricant et le client, des tolérances plus strictes pourraient être appliquées)

3Pour l'épaisseur des parois

"mécanique" pour la fabrication ou la fabrication d'un matériel ou d'un équipement, y compris les dispositifs de fabrication ou de fabrication de matériel ou d'appareils;

Pour les tuyaux en acier sans soudure API 5L d'épaisseur comprise entre 4 mm et 10 mm (0,394 pouces), +0, 150 t, -0,125 t;

Pour les tuyaux sans couture API d'une épaisseur comprise entre 10 mm et 25 mm (0,984 pouces), +/- 0,125 t;

Épaisseur de la paroi ≥ 25 mm, +3,7 mm ou +0,1 t (si elle est supérieure) et -3,0 mm (0,120 pouces) ou -0,1 t (si elle est supérieure).

t pour l'épaisseur,

4Pour la droiture, maximum pour la longueur totale, tolérance maximale de 0,15% de la longueur.

5. la droiture, la déviation maximale de l'extrémité du tuyau, doit être ≤ 0,3 mm/m.

6Longueur +/- 200 mm pour le général, +/- 25,4 mm pour le spécial.
