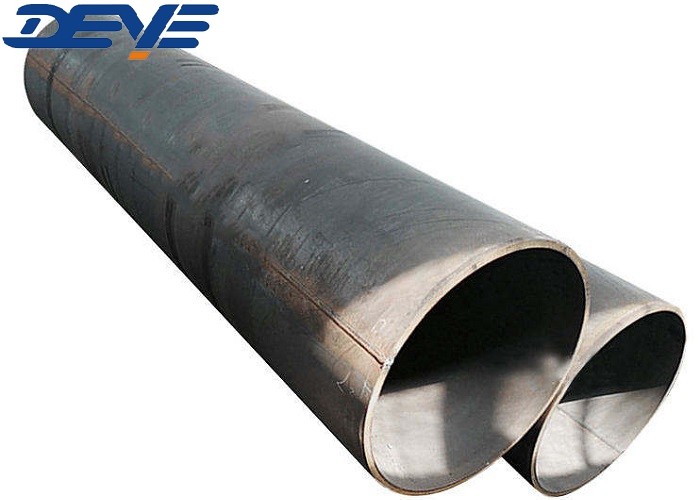

Pièces soudés sans soudure en acier au carbone A53GR.B St37 ERW
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | DEYE |
| Certification | ISO9001:2015 CE |
| Numéro de modèle | DY-SP-C05 |
| Document | Product Brochure PDF |
| Quantité de commande min | 5 tonnes |
| Prix | USD600/ each ton |
| Détails d'emballage | cas en bois, palette, paquets ou comme exigence de clients |
| Délai de livraison | 30 jours pour l'ordre habituel, 7 jours pour les tailles courantes |
| Conditions de paiement | T/T, D/P, L/C |
| Capacité d'approvisionnement | 1000 tonnes pour chaque mois |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Je ne sais pas.: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| La norme | La valeur de l'échantillon doit être déterminée en fonction de l'échantillon. | Matériel | A53GR.B /ST37/ API 5L / SS316/SS316L, SS304/304L, SAF2507, SAF2205, UNS31803, UNS32750, 904L, INCONE |
|---|---|---|---|
| Taille | 1/2" ((DN15) - 24" ((DN600) pour les SMLS 12" ((DN200) - 88" ((DN2200) pour les soudés | Les types | Pipe sans soudure, tuyau soudé, tuyau ERW, tuyau SAW, tuyau FAW |
| Mettre en évidence | Pièces soudés sans soudure,Pièces soudés sans soudure en acier au carbone,tubes de type astm a53 gr b |
||
Description de produit
Pièces soudés sans soudure en acier au carbone A53GR.B St37 ERW
Les tuyaux ERW (soudés à la résistance électrique) sont soudés longitudinalement, fabriqués à partir de bande / bobine et peuvent être fabriqués jusqu'à 24 °C.
Pipe à froid formée à partir d'un ruban d'acier tiré à travers une série de rouleaux et formé en un tube qui est fusionné par une charge électrique
Les tuyaux ERW ont un avantage sur les tuyaux sans couture en termes de précision des dimensions en raison d'une précision de laminage des bandes plus élevée et du contrôle du matériau de tuyauterie.Les tubes et tuyaux de la WRE présentent un niveau élevé de résistance aux chocsLes tuyaux pré-galvanisés ont des propriétés résistantes à la rouille et à la corrosion.
Les tubes en acier ERW utilisés pour le transport de gaz et d'objets liquides tels que le pétrole et le gaz, pourraient répondre aux exigences de basse et haute pression.de plus en plus de tuyaux en acier ERW utilisés dans les champs pétroliers et gaziers, l'industrie automobile et ainsi de suite
Informations sur le produit/description du produit/informations de base/spécification
| Nom | A53GR.B ST37 PIPES soudés à l'étain |
| Les types | Pièces de tuyauterie en acier au carbone sans soudure,pièces industrielles sans soudure,pièces en acier inoxydable,pièces en acier inoxydable |
| Taille | Pour les appareils de traitement des eaux usées, la valeur de l'échantillon doit être supérieure ou égale à: Pièces d'équipement de traitement des eaux usées OD 21.3-219MM |
| Épaisseur |
Pièces de scie d'épaisseur comprise entre 5 mm et 30 mm
Pour les tuyaux ERW, la portée de l'épaisseur est de 2 mm-200 mm Acceptez la personnalisation
Épaisseur des tuyaux sans soudure: SCH5S, SCH10S SCH10 SCH20 SCH30 STD SCH40S, SCH40, SCH80S, SCH80, SCH60 XS SCH100 SCH120S SCH120 SCH140 SCH160 XXS |
| Longueur |
Longueur aléatoire unique/Longueur aléatoire double/Longueur fixe 5m à 14m,5.8m, 6m, 10m à 12m, 12m Acceptez la personnalisation |
| Traitement de surface |
Acier au carbone à surface nue, peint en noir, verni, galvanisé, revêtement anticorrosion 3PE PP/EP/FBE Acier inoxydable dont la surface est décapée ou polissée à l'acide. |
| Matériel |
* ASTM A53, A106, A210, A252, A333 etc. Les produits de base sont les suivants: * API5L X42, API5L X46, API5L X52, API5L X60, API5L X65, API5L X70, etc. La valeur de l'échantillon doit être déterminée par rapport à la valeur de l'échantillon. * JIS STPG42, G3454, G3456 etc. * allemand St37, St42, St45, St52, DIN1626, DIN17175 * Chinois 20#, Q345, 16Mn etc. P1, P2, P5, P9, P11, P12, P22, P91, P92, 15CrMO, Cr5Mo,10CrMo910, 12CrMo, 13CrMo44, 30CrMo, A333 GR1Je vous en prie, GR.3Je vous en prie, GR.6Je vous en prie, GR.7, etc. |
| La norme |
Les États membres doivent notifier à l'autorité compétente les informations suivantes: * ASME américain B36.10M, ASTM, API 5L, API 5CT * JIS japonais * DIN allemand * GB chinois * Norme BS |
| Fin de la connexion | Fin lisse/biffée, protégée par des bouchons en plastique aux deux extrémités, découpée en carré, rainurée, filetée et accouplée. |
| Applications | Produits pétroliers, chimiques, électriques, gaziers, métallurgiques, de construction navale, etc. |
| Expédition | Par conteneurs 20GP/40GP, par conteneurs en vrac LCL; navires à grande capacité, conteneurs ouverts |
Technologie et fiches techniquesde qualité normale
| A53 Composants chimiques et propriétés mécaniques | ||||||||||||||
| La norme | Grade | Composants chimiques Max. % | Propriétés mécaniques | |||||||||||
| C | Je sais. | Nom de l'entreprise | P | S | - Je vous en prie. | Je ne sais pas | Je vous en prie. | Cr | V | Résistance à la traction (Mpa) | Résistance au rendement (Mpa) | L'allongement (%) | ||
| Pour l'aéronef | Une | 0. 25 | / | 0.95 | 0.05 | 0.1 | 0.4 | 0.4 | 0.2 | 0.4 | 0.08 | ≥330 | Nombre d'étoiles | ≥ 29, 5 |
| B. Pour | 0.3 | / | 1.2 | 0.05 | 0.1 | 0.4 | 0.4 | 0.2 | 0.4 | 0.08 | ≥ 415 | ≥ 240 | ≥ 29.5 | |
| API 5L Composants chimiques et propriétés mécaniques PSL 1: | |||||||||
| Classement et tri | Composants chimiques | Propriétés mécaniques | |||||||
| C (maximum) | Mn (maximum) | P (maximum) | S (maximum) | Résistance à la traction (min) | Résistance au rendement (min) | ||||
| PSI | MPa | le | MPa | ||||||
| A25 | CL I | 0.21 | 0. 60 | 0. 030 | 0. 030 | 45000 | 310 | 25000 | 172 |
| Cl n | 0. 21 | 0. 60 | 0. 030 | 0. 030 | |||||
| Une | 0. 22 | - Je ne sais pas.90 | 0. 030 | 0. 030 | 48000 | 331 | 30000 | 207 | |
| B. Pour | 0. 28 | 1.20 | 0. 030 | 0. 030 | 60000 | 414 | 35000 | 241 | |
| X42 | 0. 28 | 1.30 | 0. 030 | 0. 030 | 60000 | 414 | 42000 | 290 | |
| X46 | 0. 28 | 1.40 | 0. 030 | 0. 030 | 63000 | 434 | 46000 | 317 | |
| X52 | 0. 28 | 1.40 | 0. 030 | 0. 030 | 66000 | 455 | 52000 | 359 | |
| X56 | 0. 28 | 1.40 | 0. 030 | 0. 030 | 71000 | 490 | 56000 | 386 | |
| X60 | 0. 28 | 1.40 | 0. 030 | 0. 030 | 75000 | 517 | 60000 | 414 | |
| X65 | 0. 28 | 1.40 | 0. 030 | 0. 030 | 77000 | 531 | 65000 | 448 | |
| X70 | 0. 28 | 1.40 | 0. 030 | 0. 030 | 82000 | 565 | 70000 | 483 | |
| API 5L Composants chimiques et propriétés mécaniques PSL 2: | ||||||||||||
|
Classe et Sortir |
Composants chimiques | Propriétés mécaniques | ||||||||||
| C (maximum) | Mn (maximum) | P (maximum) | S (maximum) |
Résistance à la traction (Min) |
Résistance à la traction Je suis désolé. |
Résistance au rendement (Mln) |
Résistance au rendement Je suis désolé. |
|||||
| Le Psi | MPa | Le Psi | MPa | Le Psi | MPa | Le Psi | MPa | |||||
| B. Pour | 0. 24 | 1.20 | 0. 025 | 0. 015 | 60000 | 414 | 11000 | 758 | 35000 | 241 | 65000 | 758 |
| X42 | 0. 24 | 1.30 | 0. 025 | 0.015 | 60000 | 414 | 11000 | 758 | 42000 | 290 | 72000 | 758 |
| X46 | 0. 24 | 1.40 | 0. 025 | 0.015 | 63000 | 434 | 11000 | 758 | 46000 | 317 | 76000 | 758 |
| X52 | 0. 24 | 1.40 | 0. 025 | 0. 015 | 66000 | 455 | 11000 | 758 | 52000 | 359 | 77000 | 758 |
| X56 | 0. 24 | 1.40 | 0. 025 | 0. 015 | 71000 | 490 | 11000 | 758 | 56000 | 386 | 79000 | 758 |
| X60 | 0. 24 | 1.40 | 0. 025 | 0.015 | 75000 | 517 | 11000 | 758 | 60000 | 414 | 82000 | 758 |
| X65 | 0. 24 | 1.40 | 0. 025 | 0.015 | 77000 | 531 | 11000 | 758 | 65000 | 448 | 87000 | 758 |
| X70 | 0. 24 | 1.40 | 0. 025 | 0.015 | 82000 | 565 | 11000 | 758 | 70000 | 483 | 90000 | 758 |
| X80 | 0. 24 | 1.40 | 0.025 | 0. 015 | 90000 | 621 | 12000 | 827 | 80000 | 552 | 100000 | 827 |
Conception de la dimension
Surdosage... diamètre extérieur
Identifiant... Diamètre intérieur
Épaisseur de paroi
L... longueur
Si une épaisseur minimale de paroi est requise, les variations sont autorisées uniquement du côté positif.
Finitions de soudage des fesses
Les données sont fournies par les autorités compétentes.
Fig. 4 Détails de l'embout de soudure pour le passage de racine GTAW [WT > 3 mm (0,12 pouces) à 10 mm (0,38 pouces), y compris]
Notes générales:
a) Ce détail s'applique pour le soudage à l'arc au tungstène au gaz (GTAW) du passage de la racine dont l'épaisseur nominale est supérieure à 3 mm
b) Les dimensions linéaires sont en millimètres avec des valeurs de pouces entre parenthèses.
Exigence de droiture
Les tubes et tuyaux de tandard sont fournis alignés à l'œil: pour les applications spéciales, les tubes et tuyaux de tandard sont fournis alignés à l'œil.
la déviation admissible de la ligne droite peut être convenue entre l'acheteur et le tuyau
le constructeur; l'écart maximal admissible par rapport à la ligne droite
à la longueur de mesure L doit être indiquée, par exemple 1 mm/1000 mm.
Excentricité
E est la moitié de la différence entre le plus grand et le plus petit
valeurs d'épaisseur de paroi (WT) dans une section transversale.
En mm:
Toutefois, l'excentricité est exprimée en pourcentage de l'épaisseur moyenne de la paroi de cette section transversale
Diamètre moyen intérieur et extérieur
D0 est la moyenne arithmétique entre le plus petit et le plus grand diamètre du tube sur n'importe quel tuyau ou tube
Si l'épaisseur minimale de la paroi est requise, les variations sont autorisées uniquement du côté positif.
Ovaleur
O est la différence entre le plus grand et le plus petit diamètre sur n'importe quelle circonférence de tube
En pourcentage du diamètre moyen, ceci est:
L'ovalité ne doit pas être confondue avec l'excentricité.
Le procédé de fabrication des tuyaux à scie
Le tuyau soudé par résistance électrique (ERW) est fabriqué en formant à froid une feuille d'acier en forme cylindrique.
Le courant est ensuite passé entre les deux bords de l'acier pour chauffer l'acier à un point où les bords sont forcés ensemble
pour former une liaison sans l'utilisation d'un matériau de remplissage de soudage.
Application et utilisation
Les tuyaux en acier soudés en spirale sont largement utilisés dans les conduites de transport et de distribution de pétrole, de gaz naturel, d'eau et d'autres liquides inflammables et non inflammables.les structures en acier destinées à la construction et à d'autres usages généraux par leur large gamme de tailles.
FAQ: Questions et réponses
Q: Quelle est la différence entre les tuyaux ERW et les tuyaux SAW?
Pièces de traitement de l'eau
Les tuyaux de soudage par résistance électrique sont fabriqués en roulant une feuille plate d'acier en forme de tube, puis les bords sont chauffés et pressés pour créer une soudure.La soudure résultante est presque sans coutureLes tubes ERW sont couramment utilisés dans les structures de bâtiments, les machines et les industries automobiles.
Avantages des tuyaux de réparation
Les tuyaux ERW sont moins chers que les tuyaux SAW.
Ils sont plus faciles à fabriquer et ont une finition de surface plus lisse.
Les tuyaux ERW peuvent être utilisés pour un large éventail d'applications.
Inconvénients des tuyaux de traitement des déchets
Les tubes ERW ont une capacité de résistance à la pression inférieure à celle des tubes SAW.
Ils ont tendance à avoir des soudures plus faibles que les tuyaux SAW.
Les tuyaux ERW sont plus sensibles à la rouille.
Pièces à vue
Les tuyaux SAW, également connus sous le nom de tuyaux de soudage par arc submergé, sont fabriqués en chauffant les bords des plaques d'acier ou des bobines sous pression pour créer une soudure.Les tuyaux SAW sont couramment utilisés dans l'industrie pétrolière et gazière pour transporter du pétrole et du gaz des sites de forage terrestres et offshore.
Avantages des tuyaux à vue
Les tuyaux SAW ont une capacité de résistance à la pression plus élevée que les tuyaux ERW.
Ils ont des soudures plus fortes que les tuyaux ERW.
Les tuyaux de SAW sont moins susceptibles de rouiller.
Inconvénients des tuyaux à vue
Les tuyaux SAW sont plus chers que les tuyaux ERW.
Ils sont plus difficiles à fabriquer et ont une finition de surface plus rugueuse.
Les tubes SAW sont principalement utilisés dans le pétrole et le gaz et pourraient être mieux adaptés à d'autres industries.
Utilisez des tuyaux ERW
Les tuyaux ERW sont idéaux pour les applications nécessitant une finition de surface lisse et des dimensions précises.Les tuyaux ERW sont couramment utilisés dans les structures de bâtimentIl s'agit d'un projet d'envergure.
Utilisez des tuyaux de vue
Les tuyaux SAW sont idéaux pour les projets nécessitant une capacité de pression plus élevée et une soudure plus forte.Si vous travaillez sur un projet pétrolier et gazier et que vous souhaitez protéger vos tuyaux contre la corrosion, envisagez d' obtenir un revêtement époxy lié par fusion sur vos tuyaux SAW
Q: Quelle est la tolérance des tuyaux sans soudure
R: Tolérance des dimensions pour le tuyau sans soudure API 5L /A106GR.B.
1Pour les diamètres extérieurs inférieurs à 2 3/8 pouces (60,3 mm), la tolérance de diamètre du corps du tuyau est de +/- 0,5 mm.024 mm).
2Pour une DO égale ou supérieure à 2 3/8 pouces (60,3) à 24 pouces (610 mm), la tolérance de diamètre pour le corps du tuyau est de +/- 0,0075D, l'extrémité du tuyau de +/- 0,005D mais maximale de +/- 1,6 mm (0,063 mm);
Tolérance à la rondeur pour le corps du tuyau ≤ 0,015D, l'extrémité du tuyau ≤ 0,01D
(En cas d'accord avec le fabricant et le client, des tolérances plus strictes pourraient être appliquées)
3Pour l'épaisseur des parois
"mécanique" pour la fabrication ou la fabrication d'un matériel ou d'un équipement, y compris les dispositifs de fabrication ou de fabrication de matériel ou d'appareils;
Pour les tuyaux en acier sans soudure API 5L d'épaisseur comprise entre 4 mm et 10 mm (0,394 pouces), +0, 150 t, -0,125 t;
Pour les tuyaux sans couture API d'une épaisseur comprise entre 10 mm et 25 mm (0,984 pouces), +/- 0,125 t;
Épaisseur de la paroi ≥ 25 mm, +3,7 mm ou +0,1 t (si elle est supérieure) et -3,0 mm (0,120 pouces) ou -0,1 t (si elle est supérieure).
t pour l'épaisseur,
4Pour la droiture, maximum pour la longueur totale, tolérance maximale de 0,15% de la longueur.
5. la droiture, la déviation maximale de l'extrémité du tuyau, doit être ≤ 0,3 mm/m.
6Longueur +/- 200 mm pour le général, +/- 25,4 mm pour le spécial.
