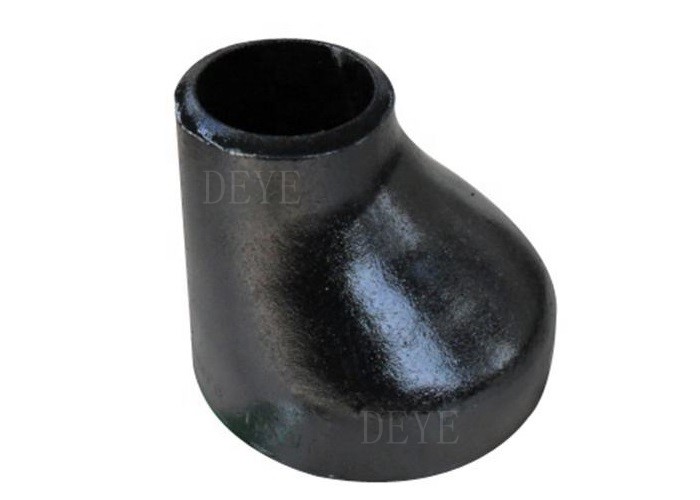

Réducteurs excentriques raccords CS avec extrémités soudés à bout

Lieu d'origine	Chine
Nom de marque	DEYE
Certification	ISO9001:2015 PED
Numéro de modèle	Le numéro d'immatriculation du véhicule
Document	Product Brochure PDF
Quantité de commande min	1 pièces
Prix	USD0.58-USD100 for seamless fittings
Détails d'emballage	Cases en bois sans fumigation ou palettes
Délai de livraison	30 jours pour les commandes normales
Conditions de paiement	L/C, T/T, D/P
Capacité d'approvisionnement	200 tonnes par mois

Contactez-moi pour des aperçus gratuits et des bons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Je ne sais pas.: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

Détails sur le produit

Nombre de pièces	1 pièce	Traitement de surface	Le sable, la peinture antirouille, le revêtement à l'huile, etc.
Application du projet	Pétrole, produit chimique, puissance, gaz, métallurgie, construction navale, construction, etc.	La norme	Les produits doivent être présentés dans un emballage de qualité supérieure.
Délai de paiement	T/T, L/C,	Taille	1/2 » - 48"
Certificat	OIN, api, CE, etc.	Le paquet	Cas en bois, palette en bois, etc.
Mettre en évidence	Réducteurs excentriques , 0.5 pouces de raccords , 48 pouces de raccords de soudure en acier au carbone

Laisser un message

Description de produit

Le réducteur excentrique est un type de raccordement de tuyaux pour connecter des tuyaux de différentes tailles, il est pour les conduites de fluide à basse et moyenne pression,

l'industrie de la chaudière, du pétrole et du gaz naturel, du forage, de l'industrie chimique, de l'industrie électrique, de la construction navale, des engrais et des pipelines,

Il s'agit de l'industrie de la construction, de la pétrochimie, de la pharmacie, etc.

Informations sur le produit

Nom du produit	Reducteurs excentriques, réducteurs ecc. conformément à l'ANSI B16.9
Les types	Réducteurs, réducteurs, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, capsules, LR coudes, SR coude, 180 degrés retour, courbes, coude réduisant, tee droit, tee égal,
Taille	Réducteurs excentriques de type sans couture à partir de 1/2′′ ′′24′′, de type soudé ERW à partir de 1/2′′ ′′72′′
Épaisseur de paroi	Épaisseur standard selon l'ANSI B16.9, Disponible sous les tailles SCH20, SCH30, STD, SCH40, SCH60, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS, Épaisseur DIN, SGP JIS
Matériel de base	L'équipement doit être équipé d'un système de contrôle de la qualité.25, ASME B16.9,
	Le produit doit être présenté sous forme d'un produit unique, qui doit être présenté sous forme d'un produit unique.
	Le produit doit être présenté à l'essai.
Grade du matériau	Les matériaux d'acier au carbone de catégorie A234 WPB, WP5, WP6, WP9, WP11, WP12, WP22, A420WPL6, Le code de conduite est le code WPL8
	12CrMo, 15Cr5Mo, 1Cr5Mo, 12Cr1MoV, WPHY 42, WPHY 46, WPHY 52, WPHY 60, Le montant de l'impôt sur les sociétés est calculé en fonction de l'impôt sur le revenu.
	Le ST37.0Je suis ST35.8Je suis ST37.2Le nombre total de personnes concernées par le programme est de:4
	Le nombre total d'émissions de CO2 est déterminé en fonction de la fréquence de l'émission de CO2.
	Acier inoxydable 304, 304L, 304H. 316, 316L, 316H, 321, 347, 347H, double SS 2507, DSS2205, UNS31803 UNS32750 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501
Surface	Peinture noire, vernis, huile anti-rouille, galvanisée à chaud, galvanisée à froid, 3PE, etc.
Le secteur des transports Le paquet	Film plastique, boîtes en bois, palettes en bois, ou selon les demandes des clients

Données techniques

Réducteurs de pression conformément à la norme ASME B16.9

Taille nominale du tube (NPS)	Diamètre extérieur à Bevel		De bout en bout, H.	Taille nominale du tube (NPS)	Diamètre extérieur à Bevel		De bout en bout, H
Taille nominale du tube (NPS)	La grande fin	Une petite fin	De bout en bout, H.	Taille nominale du tube (NPS)	La grande fin	Une petite fin	De bout en bout, H
3/4x1/2	26.7	21.3	38	5X4	141.3	114.3	127
3/4x3/8	26.7	17.3	38	5x3-1/2	141.3	101.6	127
1x3/4	33.4	26.7	51	5X3	141.3	88.9	127
1x1/2	33.4	21.3	51	5 x 2-1/2	141.3	73.0	127
1-1/4x1	42.2	33.4	51	5X2	141.3	60.3	127
1-1/4x3/4	42.2	26.7	51	6X5	168.3	141.3	140
1 à 4x1/2	42.2	21.3	51	6X4	168.3	114.3	140
- Je vous en prie. - Je vous en prie.	48.3	42.2	64	6 x 3 à 1/2	168.3	101.6	140
1 à 2 x 1	48.3	33.4	64	6x3	168.3	88.9	140
1 à 2 x 3 à 4	48.3	26.7	64	6x2-1/2	168.3	73.0	140
1 à 2 x 1 à 2	48.3	21.3	64	8x6	219.1	168.3	152
2 x 1-1/2	60.3	48.3	76	8X5	219.1	141.3	152
2 x 1-1/4	60.3	42.2	76	8X4	219.1	114.3	152
2X1	60.3	33.4	76	8x3-1/2	219.1	101.6	152
2 x 3/4	60.3	26.7	76	10 x 8	273.0	219.1	178
2 à 2/2X2	73.0	60.3	89	10 x 6	273.0	168.3	178
2 à 2 x 1 à 2	73.0	48.3	89	10 x 5	273.0	141.3	178
2 à 2 x 1 à 4	73.0	42.2	89	10 x 4	273.0	114.3	178
2-1/2 x 1	73.0	33.4	89	12 x 10	323.8	273.0	203
3 x 2 à 1/2	88.9	73.0	89	12 x 8	323.8	219.1	203
3x2	88.9	60.3	89	12 x 6	323.8	168.3	203
3 x 1-1/2	88.9	48.3	89	12 x 5	323.8	141.3	203
3 x 1-1/4	88.9	42.2	89	14 x 12	355.6	323.8	330
3-1/2 x 3	101.6	88.9	102	14 x 10	355.6	273.0	330
3-1/2 x 2-1/2	101.6	73.0	102	14 x 8	355.6	219.1	330
3-1/2 x 2	101.6	60.3	102	14 x 6	355.6	168.3	330
3-1/2 x 1-1/2	101.6	48.3	102	16 x 14	406.4	355.6	356
3-1/2 x 1-1/4	101.6	42.2	102	16 x 12	406.4	323.8	356
4 x 3-1/2	114.3	101.6	102	16 x 10	406.4	273.0	356
4X3	114.3	88.9	102	16 x 8	406.4	219.1	356
4 x 2 à 1/2	114.3	73.0	102	18 x 16	457	406.4	381
4X2	114.3	60.3	102	18 x 14	457	355.6	381
4 x 1-1/2	114.3	48.3	102	18 x 12	457	323.8	381
				18 x 10	457	273.0	381

Taille nominale du tube (NPS)	Diamètre extérieur à Bevel		De bout en bout, H.	Taille nominale du tube (NPS)	Diamètre extérieur à Bevel		De bout en bout, H.
Taille nominale du tube (NPS)	La grande fin	Une petite fin	De bout en bout, H.	Taille nominale du tube (NPS)	La grande fin	Une petite fin	De bout en bout, H.
20 x 18	508	457.0	508	36 x 34	914	864	610
20 x 16	508	406.4	508	36 x 32	914	813	610
20 x 14	508	355.6	508	36 x 30	914	762	610
20 x 12	508	323.8	508	36 x 26	914	660	610
				36 x 24	914	610	610
22 x 20	559	508.0	508
22 x 18	559	457.0	508	38 x 36	965	914	610
22 x 16	559	406.4	508	38 x 34	965	864	610
22 x 14	559	355.4	508	38 x 32	965	813	610
				38 x 30	965	762	610
				38 x 28	965	711	610
24 x 22	610	559.0	508	38 x 26	965	660	610
24 x 20	610	508.0	508
24 x 18	610	457.0	508	40 x 38	1 016	965	610
24 x 16	610	406.4	508	40 x 36	1 016	914	610
				40 x 34	1 016	864	610
26 x 24	660	610.0	610	40 x 32	1 016	813	610
26 x 22	660	559.0	610	40 x 30	1 016	762	610
26 x 20	660	508.0	610
26 x 18	660	457.0	610	42 x 40	1 067	1 016	610
				42 x 38	1 067	965	610
28 x 26	711	660.0	610	42 x 36	1 067	914	610
28 x 24	711	610.0	610	42 x 34	1 067	864	610
28 x 20	711	508.0	610	42 x 32	1 067	813	610
28 x 18	711	457.0	610	42 x 30	1 067	762	610
30 x 28	762	711.0	610	44 x 42	1 118	1 067	610
30 x 26	762	660.0	610	44 x 40	1 118	1 016	610
30 x 24	762	610.0	610	44 x 38	1 118	965	610
30 x 20	762	508.0	610	44 x 36	1 118	914	610
32 x 30	813	762.0	610	46 x 44	1 168	1 118	711
32 x 28	813	711.0	610	46 x 42	1 168	1 067	711
32 x 26	813	660.0	610	46 x 40	1 168	1 016	711
32 x 24	813	610.0	610	46 x 38	1 168	965	711
34 x 32	864	813.0	610	48 x 46	1 219	1 168	711
34 x 30	864	762.0	610	48 x 44	1 219	1 118	711
34 x 26	864	660.0	610	48 x 42	1 219	1 067	711
34 x 24	864	610.0	610	48 x 40	1 219	1 016	711

Liste des épaisseurs pour les raccords de tuyauterie ANSI B16.9

NPS	Dimètre extérieur	Épaisseur différente avec une tolérance de +12,5%
NPS	Dimètre extérieur	Sch20	Sch30	Maladie sexuellement transmissible	Sch40	Sch60	XS	Sch80	Je vous en prie.	Sch160	Les produits
1/8	10. 3	Je ne sais pas.	Je ne sais pas.	1. 73	1. 73	Je ne sais pas.	2. 41	2. 41	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.
Un quart	13. 7	Je ne sais pas.	Je ne sais pas.	2. 24	2. 24	Je ne sais pas.	3. 02	3. 02	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.
3/8	17. 1	Je ne sais pas.	Je ne sais pas.	2. 31	2. 31	Je ne sais pas.	3. 20	3. 20	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.
- Un demi	21. 3	Je ne sais pas.	Je ne sais pas.	2. 77	2. 77	Je ne sais pas.	3. 73	3. 73	Je ne sais pas.	4. 78	7. 47
Je vous en prie.	26. 7	Je ne sais pas.	Je ne sais pas.	2. 87	2. 87	Je ne sais pas.	3. 91	3. 91	Je ne sais pas.	5. 56	7. 82
1	33.4	Je ne sais pas.	Je ne sais pas.	3. 38	3. 38	Je ne sais pas.	4. 55	4. 55	Je ne sais pas.	6. 35	9. 09
Un quart	42. 2	Je ne sais pas.	Je ne sais pas.	3. 56	3. 56	Je ne sais pas.	4. 85	4. 85	Je ne sais pas.	6. 35	9. 70
1 et demi	48. 3	Je ne sais pas.	Je ne sais pas.	3. 68	3. 68	Je ne sais pas.	5. 08	5. 08	Je ne sais pas.	7. 14	10. 15
2	60. 3	Je ne sais pas.	Je ne sais pas.	3. 91	3. 91	Je ne sais pas.	5. 54	5. 54	Je ne sais pas.	8. 74	11. 07
2 et demi	73. 0	Je ne sais pas.	Je ne sais pas.	5. 16	5. 16	Je ne sais pas.	7. 01	7.01	Je ne sais pas.	9. 53	14. 02
3	88. 9	Je ne sais pas.	Je ne sais pas.	5. 49	5. 49	Je ne sais pas.	7. 62	7. 62	Je ne sais pas.	11. 13	15. 24
3 et demi	101. 6	Je ne sais pas.	Je ne sais pas.	5. 74	5. 74	Je ne sais pas.	8. 08	8. 08	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.
4	114. 3	Je ne sais pas.	Je ne sais pas.	6.02	6. 02	Je ne sais pas.	8. 56	8. 56	11. 13	13. 49	17. 12
5	141. 3	Je ne sais pas.	Je ne sais pas.	6. 55	6. 55	Je ne sais pas.	9. 53	9. 53	12. 70	15. 88	19. 05
6	168. 3	Je ne sais pas.	Je ne sais pas.	7. 11	7. 11	Je ne sais pas.	10. 97	10. 97	14. 27	18. 26	21.95
8	219. 1	6. 35	7. 04	8. 18	8. 18	10. 31	12. 70	12. 70	18. 26	23. 01	22.23
10	273. 1	6. 35	7. 80	9. 27	9.27	12. 70	12. 70	15. 09	21. 44	28. 58	25. 40
12	323.9	6. 35	8. 38	9. 53	10. 31	14. 27	12. 70	17. 48	25. 40	33. 32	25. 40
14	355. 6	7. 92	9. 53	9. 53	11. 13	15. 09	12. 70	19. 05	27. 79	35. 71	Je ne sais pas.
16	406. 4	7. 92	9. 53	9. 53	12. 70	16. 66	12. 70	21. 44	30. 96	40. 49	Je ne sais pas.
18	457. 2	7. 92	11. 13	9. 53	14. 27	19. 05	12. 70	23. 83	34. 96	45. 24	Je ne sais pas.
20	508. 0	9. 53	12. 70	9. 53	15. 09	20. 62	12. 70	26. 19	38. 10	50. 01	Je ne sais pas.
22	558. 8	9. 53	12. 70	9. 53	Je ne sais pas.	22. 23	12. 70	28. 58	41. 28	53. 98	Je ne sais pas.
24	609. 6	9. 53	14. 27	9. 53	17. 48	24. 61	12. 70	30. 96	46. 02	59. 54	Je ne sais pas.
26	660.4	12. 70	Je ne sais pas.	9. 53	Je ne sais pas.	Je ne sais pas.	12. 70	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.
28	711.2	12. 70	15. 88	9. 53	Je ne sais pas.	Je ne sais pas.	12. 70	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.
30	762. 0	12. 70	15. 88	9. 53	Je ne sais pas.	Je ne sais pas.	12. 70	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.
32	812. 8	12. 70	15. 88	9. 53	17. 48	Je ne sais pas.	12. 70	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.
34	863. 6	12. 70	15. 88	9. 53	17. 48	Je ne sais pas.	12. 70	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.
36	914. 4	12. 70	15. 88	9. 53	17. 48	Je ne sais pas.	12. 70	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.
38	965.2	Je ne sais pas.	Je ne sais pas.	9. 53	Je ne sais pas.	Je ne sais pas.	12. 70	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.
40	1016. 0	Je ne sais pas.	Je ne sais pas.	9. 53	Je ne sais pas.	Je ne sais pas.	12. 70	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.
42	1066. 8	Je ne sais pas.	Je ne sais pas.	9. 53	Je ne sais pas.	Je ne sais pas.	12. 70	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.
44	1117. 6	Je ne sais pas.	Je ne sais pas.	9. 53	Je ne sais pas.	Je ne sais pas.	12. 70	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.
46	1168.4	Je ne sais pas.	Je ne sais pas.	9. 53	Je ne sais pas.	Je ne sais pas.	12. 70	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.
48	1219. 2	Je ne sais pas.	Je ne sais pas.	9. 53	Je ne sais pas.	Je ne sais pas.	12. 70	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.

La spécification du matériau en acier au carbone que nous pouvons fournir

Grade et Matériel	C	Nom de l'entreprise	P	S	D'autres produits	Chromes	Molibdène	autres métaux	D'autres métaux	Autres
WPB^{B. Pour}^,C,D,E,F0.30 au maximum		0.29 ¢1.06	0.05	0.058	0.10 min	0.40 au maximum	0.15 au maximum	0.40 au maximum	0.40 au maximum	Vanadium 0,08 maximum
CPE^C^,D,E,F0.35 au maximum		0.29 ¢1.06	0.05	0.058	0.10 min	0.40 au maximum	0.15 au maximum	0.40 au maximum	0.40 au maximum	Vanadium 0,08 maximum
WP1	0.28 au maximum	0.30 à 0.90	0.045	0.045	0.10 à 0.50	. . .	0.44 à 0.65. . . . . .			. . .
WP12 CL1,	0.05 à 0.20	0.30 à 0.80	0.045	0.045	0.60 au maximum	0.80 ¢1.25	0.44 à 0.65. . . . . .			. . .
WP12 CL2										- Je ne sais pas.
WP11 CL1	0.05 à 0.15	0.30 à 0.60	0.03	0.03	0.50 ¢1.00	1.00 ¥1.50	0.44 à 0.65. . . . . .			. . .
WP11 CL2,	0.05 à 0.20	0.30 à 0.80	0.04	0.04	0.50 ¢1.00	1.00 ¥1.50	0.44 à 0.65. . . . . .			. . .
WP11 CL3										- Je ne sais pas.
WP22 CL1,	0.05 à 0.15	0.30 à 0.60	0.04	0.04	0.50 au maximum	1.90 ¢2.60	0.87 ¢ 1.13. . . . . .			. . .
WP22 CL3										- Je ne sais pas.
WP5 CL1,	0.15 au maximum	0.30 à 0.60	0.04	0.03	0.50 au maximum	4.0 ¥6.0	0.44 à 0.65. . . . . .			. . .
WP5 CL3										- Je ne sais pas.
WP9 CL1,	0.15 au maximum	0.30 à 0.60	0.03	0.03	1.00 au maximum	8.0 ¢10.0	0.90 à 1.10. . . . . .			. . .
Le nombre d'heures de travail
Le nombre d'heures de travail	0.20 au maximum	0.40 ¢1.06	0.045	0.05	. . .	. . .	. . .	1.60 ¢2.24	0.75 ¢1.25	. . .
WP91	0C'est une calibre 0.080.12	0.30 à 0.60	0.02	0.01	0.20 à 0.50	8.0 ¢9.5	0.85 ¢1.05	0.40 au maximum	. . .	Vanadium 0,18 à 0.25
										Columbium 0,06 ‰ 0.10
										Nitrogen 00,03 à 0.07
										D'aluminium 0.04 au maximum
WP911	0.09 à 0.13	0.30 à 0.60	0.02	0.01	0.10 à 0.50	8.5 ¢9.5	0.90 ¢1.10	0.40 au maximum	. . .	Vanadium 0,18 à 0.25
										Le columbium est de 0,060 ‰ 0.10
										Nitrogen 0.04 à 0.09
										D'aluminium 0.04 au maximum
										Boréum 0.0003 ¢0.006
										Poudre de bois 0.90 ¢1.10

A Lorsque les raccords sont de construction soudée, le grade et le symbole de marquage indiqués ci-dessus sont complétés par la lettre W.

B Les raccords en barres ou en plaques peuvent contenir 0,35 carbone maximum.

C Les raccords fabriqués à partir de pièces forgées peuvent contenir au maximum 0,35 carbone et 0,35 silicium sans minimum.

D Pour chaque réduction de 0,01 % en dessous du maximum de carbone spécifié, une augmentation de 0,06 % de manganèse au-dessus du maximum spécifié sera autorisée, jusqu'à un maximum de 1,35%.

E La somme du cuivre, du nickel, du chrome et du molybdène ne doit pas dépasser 1,00%.

F La somme du chrome et du molybdène ne doit pas dépasser 0,32%.

^{Exigences de traction}

		WPC,		WP11 CL1,		WP11 CL3,
Symbole de qualité et de marquage	WPB	WP11 CL2,	WP1	WP22 CL1,	RPW	WP22 CL3	WP91	WP911	WP12 CL1
Symbole de qualité et de marquage	WPB	WP12 CL2	WP1	WP5 CL1	RPW	WP5 CL3	WP91	WP911	WP12 CL1
				WP9 CL1		WP9 CL3
Résistance à la traction, plage ksi [MPa]	60 ¢ 85	70 ¢ 95	55 ¢ 80	60 ¢ 85	63 ¢ 88	75 ¢ 100	85 ‰ 110	90 ¢ 120	60 ¢ 85
	[4115 ¥585]	[485 ¢ 655]	[380,550]	[4115 ¥585]	[435.605]	[Prix de vente au détail]	[Précédent de la Commission]	Le montant de l'aide est fixé au montant de l'aide.	[4115 ¥585]
Résistance au rendement, min, ksi [MPa]	35 [240]	40 [275]	30 [205]	30 [205]	46 [315]	45 [310]	60 [415]	64 [440]	32 [220]
(0,2% de décalage ou 0,5% de sous-charge d'extension)

Processus de production

Réducteurs excentriques raccords CS avec extrémités soudés à bout 1

Réducteurs excentriques raccords CS avec extrémités soudés à bout 2

Réducteurs excentriques raccords CS avec extrémités soudés à bout 3

Réducteurs excentriques raccords CS avec extrémités soudés à bout 4

Processus de contrôle de la qualité des raccords de tuyauterie

Réducteurs excentriques raccords CS avec extrémités soudés à bout 5

Normes de référence

La norme ASME B16.9 spécifie les raccords soudés à l'arrière

La spécification ASME B16.9 est conçue pour les raccords soudés à l'aide d'un bouton appliqués dans les tuyaux de construction industrielle.

Portée standard

La norme comprend les spécifications de NPS 1/2 à NPS 48 (DN15-DN1200) pour les raccords de tuyaux soudés à l'aide d'une boîte forgée fabriqués en usine, les dimensions globales, les tolérances, les méthodes d'essai et les marquages.

Armatures spéciales

Les raccords spéciaux se réfèrent ici à des tailles, formes et tolérances spéciales convenues entre l'acheteur et le fabricant.

Fabrication de raccords et raccords

Les pièces latérales et autres accessoires fabriqués par soudures de circonférence ou d'intersection sont considérés comme non conformes à la présente norme.

Les unités de l'ASME B16.9 sont indiquées en unités SI (métrologiques) et en unités usitées américaines.

Normes de référence

Il n'est pas envisageable d'identifier l'édition spécifique de chaque norme et de chaque spécification dans les références individuelles.Un produit fabriqué conformément à une édition antérieure des normes référencées et conforme à cette norme à tous les autres égards sera considéré comme conforme..

Pour les appareils de traitement des eaux usées5: Flanches de tuyaux et raccords à flancs: NPS 1 ̇2 à travers la norme NPS 24 métrique/pouce

Pour les appareils de traitement des eaux usées25: Pour les extrémités de soudage à l'arrière

ASME B31: Code pour les tuyaux sous pression

Pour l'utilisation de la méthode ASME B31.3: tuyauterie de procédés

ASME B36.10M, tuyaux en acier forgé soudés et sans soudure

ASME B36.19M, tuyaux en acier inoxydable

Code ASME des chaudières et des récipients sous pression

ASTM A234/A234M-17, Spécification pour les raccords de tuyauterie en acier au carbone forgé et en acier allié destinés au service à température moyenne et élevée

ASTM A403/A403M-16, spécification pour les raccords de tuyauterie en acier inoxydable austénitique forgé

ASTM A420/A420M-16, Spécification pour les raccords de tuyauterie en acier au carbone forgé et en acier allié destinés au service à basse température

ASTM A815/A815M-14e1, Spécification pour les raccords de tuyauterie en acier inoxydable ferritique, ferritique/austénitique et martensitique forgé

ASTM A960/A960M-16a, spécification relative aux prescriptions communes relatives aux raccords de tuyauterie en acier forgé

ASTM E29-13, Pratique d'utilisation de chiffres significatifs dans les données d'essai pour déterminer la conformité avec les spécifications

ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Pour les autres matériaux métalliques (aluminium, titane, nickel et alliage).

FAQ/ Questions et réponses des clients

Q: Le client a demandé des raccords de soudure à bout en A105:

R: Le matériau le plus courant pour les raccords de soudure à boutons en acier au carbone est A234WPB. Il est équivalent aux brides A105, mais il n'existe pas de raccord de soudure à boutons A105 ou A106.Les raccords A234WPB sont fabriqués à partir de A106GRA105 est un matériau de la barre forgé à être des raccords à haute pression ou des brides

Q: Les clients demandent des raccords de soudure à bout normalisés:

R: Il s'agit également d'une idée fausse, car les brides sont disponibles en A105 et A105 N, où N signifie normalisé.Les fabricants normalisent leurs raccords de soudage à bout, il a été considéré que le traitement thermique normalisé processus a été faitLes clients qui ont besoin de raccords de soudure à bout normalisés doivent demander des raccords WPL6 à haut rendement et normalisés comme procédure standard.

Q. Le client oublie de mentionner les raccords de soudage à bout soudé ou sans couture:

R: Les raccords de soudure à bout sont disponibles en configuration soudée et sans soudure.Les raccords de tuyauterie sans couture ne sont PAS courants dans les tailles supérieures à 12 ′′Les raccords de tuyauterie soudés sont fabriqués en acier au carbone soudé ERW ou en acier inoxydable. Ils sont disponibles en tailles de 1⁄2 ′′ à 72 ′′ et sont plus abordables que les raccords sans couture.

: Qu'est-ce qu'un raccord de tuyauterie à coude 3R ou 3D?

R: Tout d'abord, les termes 3R ou 3D sont utilisés comme synonymes. Un coude de soudure à bout 3R a un rayon de flexion qui est 3 fois la taille nominale du tuyau.

Notre service

1- Assistance technique

2Contrôle de la qualité des matières premières.

3- inspection pendant la production.

4Le test final comprend le test de surface, le test de dimension, le test PT, le test RT, le test ultrasonique.

5. Rapport d'essai pour chaque envoi

4. Conditions de livraison flexibles. EXW FOB CIF CFR DDP DDU

5. Moyens de paiement flexibles: LC. TT. DP

6Le paquet personnalisé inclut le logo, la dimension des boîtiers.

7. 18 mois Garantie de qualité.

9Remplacement gratuit par voie aérienne en cas d'erreur

10. 24 heures pour répondre à vos questions

Étiquettes:

garnitures de tuyau d'acier inoxydables

Garnitures de tuyau d'acier au carbone

Garnitures de tuyau à haute pression

Bride inoxydable de tuyau d'acier

Bride en acier forgé

Pièces soudés sans soudure

garnitures de tuyau filetées

Réservoir de tuyauterie

Accouplements rapides à camouflage

Joints de dilatation

Valves industrielles

Réducteurs excentriques raccords CS avec extrémités soudés à bout
