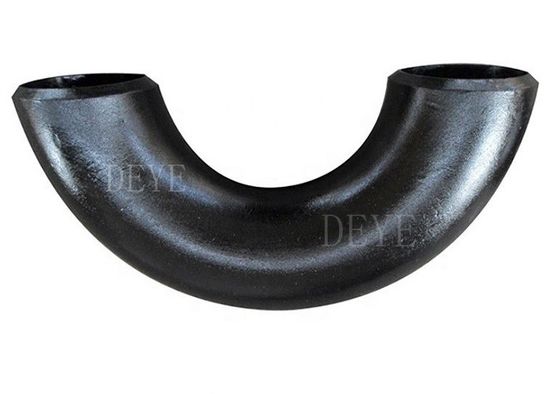

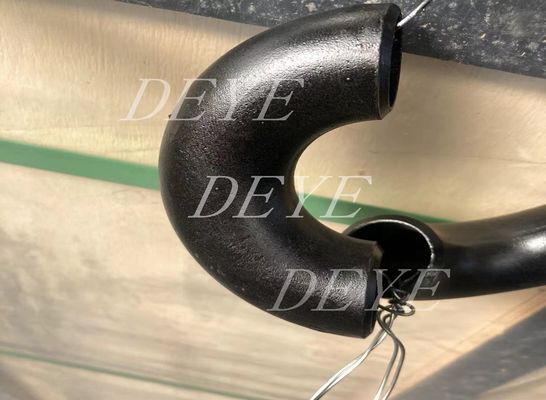

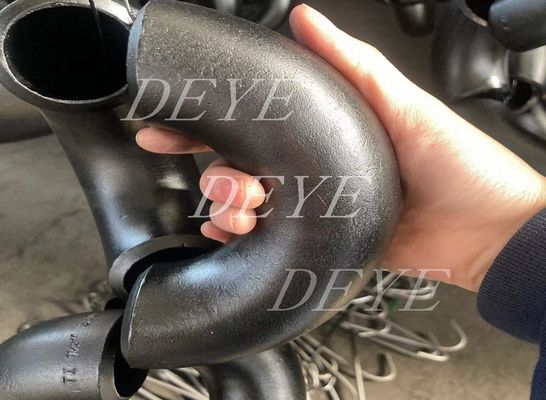

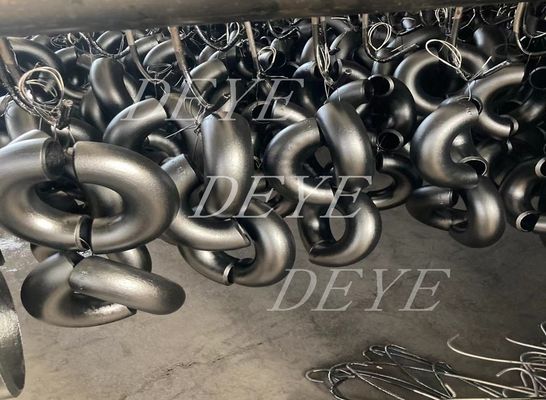

1.5D 3D 5D 6D 8D 10D raccords de tuyaux en acier au carbone courbes de retour noires avec SCH40 SCH80

  • 1.5D 3D 5D 6D 8D 10D Carbon Steel Pipe Fittings Black Return Bends With SCH40 SCH80
  • 1.5D 3D 5D 6D 8D 10D Carbon Steel Pipe Fittings Black Return Bends With SCH40 SCH80
  • 1.5D 3D 5D 6D 8D 10D Carbon Steel Pipe Fittings Black Return Bends With SCH40 SCH80
  • 1.5D 3D 5D 6D 8D 10D Carbon Steel Pipe Fittings Black Return Bends With SCH40 SCH80
Lieu d'origine Chine
Nom de marque DEYE
Certification ISO9001:2015 PED
Numéro de modèle PF-BE-C01
Document Product Brochure PDF
Quantité de commande min 10 pièces
Prix USD0.58-USD100 for seamless fittings
Détails d'emballage cas Pli-en bois, palettes, cartons
Délai de livraison 5-8 jours pour les articles courants
Conditions de paiement L/C, T/T, D/P

Contactez-moi pour des aperçus gratuits et des bons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Je ne sais pas.: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
La norme Les États membres doivent respecter les règles énoncées à l'annexe II. Matériel Les produits de la catégorie A peuvent être utilisés pour des raisons de santé ou de sécurité.
Épaisseur Le montant de la garantie est calculé en fonction de l'indicateur d'émission. Taille 1/2 » - 72"
Connexion BW soudé à l'arrière Surface Peinture noire, peinture à l'air libre, huile antirouille, sablage
Mettre en évidence

Pièces de raccordement pour tuyaux en acier au carbone 10D

,

Pièces de raccordement pour tuyaux en acier au carbone 8D

,

Armatures en acier au carbone 3D
Laisser un message
Description de produit

1.5D 3D 5D 6D 8D 10D raccords de tuyaux en acier au carbone courbes de retour noires avec SCH40 SCH80

Les raccords 3D ou 5D sont toujours utilisés pour la connexion de pipelines, la différence est le rayon. il peut être divisé en 3D,5D,6D,7D,10D etc.

La courbure de tuyau 3D est une courbure de tuyau dont le rayon de courbure est 3 fois le diamètre extérieur du tuyau.Donc si vous aviez un tuyau de 10 "de diamètre, le rayon de la ligne centrale de la courbe serait de 50 pouces.

Des courbes plus lisses sont souvent utilisées pour des applications avec une pression, une abrasion ou une corrosion plus élevées.

Informations sur le produit/description du produit/informations de base/spécification

Nom du produit ANSI B16.9 Pièces de soudure à bout en acier au carbone
Les types LR 90 degrés coudes, SR 90 degrés coudes, 45 degrés LR coudes, 22.5LR coudes, 80 degrés Retours, courbes, coudes réducteurs, tee droit, tee égal, con. réducteurs, ecc. réducteurs, Y tees, casquettes, boutons,Les extrémités longues et courtes du bout de l'articulation du genou
Taille Coude sans couture de 1/2"-72" (de 1/2" à 24"), ERW / soudé / coude fabriqué (1/2" à 72")
Épaisseur de paroi L'épaisseur du SIC SCH10,SCH20,SCH30,STD,SCH40,SCH60,XS,SCH80,SCH100,SCH120,SCH140,SCH160,XXS,DIN, SGP est déterminée par l'épaisseur du JIS
Matériel de base L'équipement doit être équipé d'un système de contrôle de la qualité.25, ASME B16.9,
Le produit doit être présenté sous forme d'un produit unique, qui doit être présenté sous forme d'un produit unique.
Le produit doit être présenté à l'essai.
Grade du matériau Acier au carbone : A234 WPB, WP5, WP6, WP9, WP11, WP12, WP22, A420WPL6, WPL8, WP91
12CrMo, 15Cr5Mo, 1Cr5Mo, 12Cr1MoV, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 et WPHY 70
Le ST37.0Je suis ST35.8Je suis ST37.2Le nombre total de personnes concernées par le programme est de:4
Le nombre total d'émissions de CO2 est déterminé en fonction de la fréquence de l'émission de CO2.
Acier inoxydable 304, 304L, 304H. 316, 316L, 316H, 321, 347, 347H, double SS 2507, DSS2205, UNS31803 UNS32750 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501
Surface Peinture noire, vernis, huile anti-rouille, galvanisée à chaud, galvanisée à froid, 3PE, etc.
Paquet de transport Film plastique, boîtes en bois, palettes en bois, ou selon les demandes des clients

Caractéristiques

1La plupart des raccords de tuyauterie sont utilisés pour le soudage, afin d'améliorer la qualité du soudage, les extrémités sont bissules, avec un certain angle et un certain bord.l'épaisseur du bordLa qualité de surface et les propriétés mécaniques sont fondamentalement les mêmes que celles du tuyau.Pour la commodité du soudage, la qualité d'acier des raccords de tuyauterie et des tuyaux à connecter est la même.


2Tous les raccords de tuyauterie doivent subir un traitement de surface et les écailles d'oxyde sur les surfaces intérieure et extérieure sont pulvérisées par soufflage, puis revêtues d'une peinture anticorrosion.

Fiches de données techniques

Liste des dimensions

Tableau 1 Dimensions des coudes de long rayon

1.5D 3D 5D 6D 8D 10D raccords de tuyaux en acier au carbone courbes de retour noires avec SCH40 SCH80 0

Taille normale du tuyau (NPS) Diamètre extérieur à Bevel 90 degrés coudes, A 45 degrés Coudes, B
- Un demi 21.3 38 16
Je vous en prie. 26.7 38 19
1 33.4 38 22
Un quart 42.2 48 25
1 et demi 48.3 57 29
2 60.3 76 35
2 et demi 73.0 95 44
3 88.9 114 51
3 et demi 101.6 133 57
4 114.3 152 64
5 141.3 190 79
6 168.3 229 95
8 219.1 305 127
10 273.0 381 159
12 323.8 457 190
14 355.6 533 222
16 406.4 610 254
18 457.0 686 286
20 508.0 762 318
22 559.0 838 343
24 610.0 914 381
26 660.0 991 406
28 711.0 1 067 438
30 762.0 1 143 autres 470
32 813.0 1 219 502
34 864.0 1 295 533
36 914.0 1 372 565
38 965.0 1 448 600
40 1016 ans.0 1 524 632
42 1067 ans.0 1 600 660
44 118. Je vous en prie.0 1 676 695
46 Un cent soixante-huit.0 1 753 727
48 - Je vous en prie.0 1 829 759

Tableau 3 Dimensions du rayon long Retourne Tableau 4 Dimensions des coudes du rayon court

1.5D 3D 5D 6D 8D 10D raccords de tuyaux en acier au carbone courbes de retour noires avec SCH40 SCH80 1

Taille nominale du tuyau NPS Diamètre extérieur à Bevel Centre à centre Retour en face Taille nominale du tuyau Diamètre extérieur à Bevel Centre à bout,
Le K. (NPS) Une
- Un demi 21.3 76 48 　 　 　
Je vous en prie. 26.7 76 51 　 　 　
1 33.4 76 56 1 33.4 25
Un quart 42.2 95 70 Un quart 42.2 32
1 et demi 48.3 114 83 1 et demi 48.3 38
2 60.3 152 106 2 60.3 51
2 et demi 73.0 190 132 2 et demi 73.0 64
3 88.9 229 159 3 88.9 76
3 et demi 101.6 267 184 3 et demi 101.6 89
4 114.3 305 210 4 114.3 102
5 141.3 381 262 5 141.3 127
6 168.3 457 313 6 168.3 152
8 219.1 610 414 8 219.1 203
10 273.0 762 518 10 273.0 254
12 323.8 914 619 12 323.8 305
14 355.6 1 067 711 14 355.6 356
16 406.4 1 219 813 16 406.4 406
18 457.0 1 372 914 18 457.0 457
20 508.0 1 524 1 016 20 508.0 508
22 559.0 1 676 1 118 22 559.0 559
24 610.0 1 829 1 219 24 610.0 610

Tableau 5 Dimensions du rayon court 180 degrés Retours Tableau 6 Dimensions des coudes 3D

1.5D 3D 5D 6D 8D 10D raccords de tuyaux en acier au carbone courbes de retour noires avec SCH40 SCH80 2

Taille nominale du tuyau Diamètre extérieur Centre à centre Retour en face Taille du tuyau Diamètre extérieur Coudes de 90 degrés 45 degrés Coudes
(NPS) 　 0 Le K. (NPS) à Bevel Une B. Pour
1 33.4 51 41 Je vous en prie. 26.7 57 24
1 à 4 pouces. 42.2 64 52 1 33.4 76 31
1 à 2 pouces 48.3 76 62 Un quart 42.2 95 39
2 60.3 102 81 1 et demi 48.3 114 47
2 1/2 " 73.0 127 100 2 60.3 152 63
3 88.9 152 121 2 et demi 73.0 190 79
3 et 1/2 " 101.6 178 140 3 88.9 229 95
4 114.3 203 159 3 et demi 101.6 267 111
5 141.3 254 197 4 114.3 305 127
6 168.3 305 237 5 141.3 381 157
8 219.1 406 313 6 168.3 457 189
10 273.0 508 391 8 219.1 610 252
12 323.8 610 467 10 273.0 762 316
14 355.6 711 533 12 323.8 914 378
16 406.4 813 610 14 355.6 1 067 441
18 457.0 914 686 16 406.4 1 219 505
20 508.0 1 016 762 18 457.0 1 372 568
22 559.0 1 118 838 20 508.0 1 524 632
24 610.0 1 219 914 22 559.0 1 676 694
NOTE GÉNÉRALE:Toutes les dimensions sont en millimètres. 24 610.0 1 829 757
26 660.0 1 981 821
28 À 7 h.0 2 134 883
30 762.0 2 286 964
32 813.0 2 438 1 010
34 864.0 2 591 1 073
36 914.0 2 743 1 135
38 965.0 2 896 autres 1 200 personnes
40 1016 ans.0 3 048 1 264
42 1067 ans.0 3 200 autres 1 326
44 118. Je vous en prie.0 3 353 1 389
46 Un cent soixante-huit.0 3 505 1 453
48 - Je vous en prie.0 3 658 1 516

Application et utilisation

L'industrie du pétrole et du gaz naturel, le forage, l'industrie chimique,

l'industrie électrique, la construction navale, les équipements et les pipelines pour les engrais, les structures, les industries pétrochimiques, pharmaceutiques, etc.

Spécification du matériau

Désignation: A 234/A 234M ¥ 05 Spécification standard pour les raccords de tuyauterie en acier au carbone forgé et en acier allié pour
Service à température modérée et élevée

Cette spécification couvre les raccords en acier au carbone forgé et en acier allié de construction sans couture et soudés couverts
par la dernière révision de l'ASME B16.9, B16.11Ces raccords sont destinés à être utilisés dans les tuyaux sous pression.
Les raccords qui diffèrent de ces normes ASME et ASME peuvent être utilisés pour la fabrication de récipients sous pression.
Les normes MSS doivent être fournies conformément à l'exigence supplémentaire S58 de la spécification A 960.

Exigences chimiques (composition, %)

Grade et matériau C Nom de l'entreprise P S D'autres produits Chromes Molibdène autres métaux D'autres métaux
WPBB. Pour,C,D,E,F0.30 au maximum 0.29 ¢1.06 0.05 0.058 0.10 min 0.40 au maximum 0.15 au maximum 0.40 au maximum 0.40 au maximum
CPEC,D,E,F0.35 au maximum 0.29 ¢1.06 0.05 0.058 0.10 min 0.40 au maximum 0.15 au maximum 0.40 au maximum 0.40 au maximum
WP1 0.28 au maximum 0.30 à 0.90 0.045 0.045 0.10 à 0.50 . . . 0.44 à 0.65. . . . . .
WP12 CL1, 0.05 à 0.20 0.30 à 0.80 0.045 0.045 0.60 au maximum 0.80 ¢1.25 0.44 à 0.65. . . . . .
WP12 CL2 　 　 　 　 　 　 　
WP11 CL1 0.05 à 0.15 0.30 à 0.60 0.03 0.03 0.50 ¢1.00 1.00 ¥1.50 0.44 à 0.65. . . . . .
WP11 CL2 0.05 à 0.20 0.30 à 0.80 0.04 0.04 0.50 ¢1.00 1.00 ¥1.50 0.44 à 0.65. . . . . .
WP11 CL3 　 　 　 　 　 　 　
WP22 CL1 0.05 à 0.15 0.30 à 0.60 0.04 0.04 0.50 au maximum 1.90 ¢2.60 0.87 ¢ 1.13. . . . . .
WP22 CL3 　 　 　 　 　 　 　
WP5 CL1 0.15 au maximum 0.30 à 0.60 0.04 0.03 0.50 au maximum 4.0 ¥6.0 0.44 à 0.65. . . . . .
WP5 CL3 　 　 　 　 　 　 　
WP9 CL1 0.15 au maximum 0.30 à 0.60 0.03 0.03 1.00 au maximum 8.0 ¢10.0 0.90 à 1.10. . . . . .
Le nombre d'heures de travail 　 　 　 　 　 　 　 　 　
0.20 au maximum 0.40 ¢1.06 0.045 0.05 . . . . . . . . . 1.60 ¢2.24 0.75 ¢1.25
WP91 0C'est une calibre 0.080.12 0.30 à 0.60 0.02 0.01 0.20 à 0.50 8.0 ¢9.5 0.85 ¢1.05 0.40 au maximum . . .
WP911 0.09 à 0.13 0.30 à 0.60 0.02 0.01 0.10 à 0.50 8.5 ¢9.5 0.90 ¢1.10 0.40 au maximum

. .

Exigences de performances mécaniques

　 CPE 　 Le code de conduite est le suivant: 　 WP11 CL3 　
Symbole de qualité et de marquage WPB WP11 CL2 WP1 Le code de conduite est le suivant: RPW WP22 CL3 WP91 WP911 WP12 CL1
WP12 CL2 WP5 CL1 WP5 CL3
　 　 　 　 WP9 CL1 　 WP9 CL3 　 　 　
Résistance à la traction, plage ksi [MPa] 60 ¢ 85 70 ¢ 95 55 ¢ 80 60 ¢ 85 63 ¢ 88 75 ¢ 100 85 ‰ 110 90 ¢ 120 60 ¢ 85
　 [4115 ¥585] [485 ¢ 655] [380,550] [4115 ¥585] [435.605] [Prix de vente au détail] [Précédent de la Commission] Le montant de l'aide est fixé au montant de l'aide. [4115 ¥585]
Résistance au rendement, min, ksi [MPa] 35 [240] 40 [275] 30 [205] 30 [205] 46 [315] 45 [310] 60 [415] 64 [440] 32 [220]

(0,2% de décalage ou 0,5% de sous-charge d'extension)

 　 　 　 　 　 　

Processus de production

1.5D 3D 5D 6D 8D 10D raccords de tuyaux en acier au carbone courbes de retour noires avec SCH40 SCH80 3

Normes de référence

La norme ASME B16.9 spécifie les raccords soudés à l'arrière

La spécification ASME B16.9 est conçue pour les raccords soudés à l'aide d'une soudure à bout appliqués dans les tuyaux de construction industrielle.

T, croisée, capuche, réducteur, etc.

Portée standard

La norme comprend les spécifications de NPS 1/2 à NPS 48 (DN15-DN1200) pour les raccords de tuyauterie forgés en usine soudés à bout

les dimensions globales, les valeurs de tolérance, les méthodes d'essai et les marquages.

Armatures spéciales

Les raccords spéciaux se réfèrent ici à des tailles, formes et tolérances spéciales convenues entre l'acheteur et le fabricant.

Fabrication de raccords et raccords

Les pièces latérales et autres accessoires fabriqués par soudures de circonférence ou d'intersection sont considérés comme des pièces de tuyauterie

n'a pas pu appliquer cette norme.

Les unités de l'ASME B16.9 sont indiquées en unités SI (métrologiques) et en unités usitées américaines.

Normes de référence

Il n'est pas envisageable d'identifier l'édition spécifique de chaque norme et de chaque spécification dans les références individuelles.

Un produit fabriqué conformément à une édition antérieure des normes référencées et conforme à cette norme à tous les autres égards

sera considérée comme respectée.

Pour les appareils de traitement des eaux usées5: Flanches de tuyaux et raccords à flancs: NPS 1 ̇2 à travers la norme NPS 24 métrique/pouce

Pour les appareils de traitement des eaux usées25: Pour les extrémités de soudage à l'arrière

ASME B31: Code pour les tuyaux sous pression

Pour l'utilisation de la méthode ASME B31.3: tuyauterie de procédés

ASME B36.10M, tuyaux en acier forgé soudés et sans soudure

ASME B36.19M, tuyaux en acier inoxydable

Code ASME des chaudières et des récipients sous pression

ASTM A234/A234M-17, spécification pour les raccords de tuyauterie en acier au carbone forgé et en acier allié pour

Service à température modérée et élevée

ASTM A403/A403M-16, spécification pour les raccords de tuyauterie en acier inoxydable austénitique forgé

ASTM A420/A420M-16, spécification pour les raccords de tuyauterie en acier au carbone forgé et en acier allié pour

Service à basse température

ASTM A815/A815M-14e1, Spécification pour les raccords de tuyauterie en acier inoxydable ferritique, ferritique/austénitique et martensitique forgé

ASTM A960/A960M-16a, spécification relative aux prescriptions communes relatives aux raccords de tuyauterie en acier forgé

ASTM E29-13, Pratique d'utilisation de chiffres significatifs dans les données d'essai pour déterminer la conformité avec les spécifications

ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Pour les autres matériaux métalliques (aluminium, titane, nickel et alliage).

FAQ/ Questions et réponses des clients

Q: Le client a demandé des raccords de soudure à bout en A105:

R: Le matériau de raccordement le plus courant en acier au carbone est le A234WPB. Il est équivalent aux brides A105,

Cependant, il n'existe pas de raccord de soudure à bout A105 ou A106 A106 Gr.B est pour la qualité des tuyaux.

Les raccords A234WPB sont fabriqués à partir de tuyaux A106GR.B. A105 est un matériau à partir de bar forgée à partir de

être raccords ou brides à haute pression

Q: Les clients demandent des raccords de soudure à bout normalisés:

R: Il s'agit également d'une idée fausse, car les brides sont disponibles en A105 et A105 N, où N signifie normalisé.

Cependant, il n'existe pas de A234WPBN.

Ce processus de traitement thermique normalisé a été fait, en particulier pour les coudes et les tees client besoin

Les raccords de soudure à bout normalisés doivent être soumis à des raccords WPL6 à haut rendement et normalisés comme procédure standard.

Q: Le client oublie de mentionner le calendrier des tuyaux:

A: Les raccords à soude à bout sont vendus par taille de tuyau, mais le schéma des tuyaux doit être spécifié pour correspondre à l'identifiant du raccord à

Si aucun calendrier n'est mentionné, nous supposerons qu'un mur standard est demandé.

Q. Le client oublie de mentionner les raccords de soudage à bout soudé ou sans couture:

R: Les raccords de soudage à bout sont disponibles en configuration soudés et sans couture.

Les raccords en acier inoxydable sont fabriqués à partir de tuyaux sans couture et sont généralement plus chers.

Les raccords de tuyauterie soudés sont fabriqués en acier au carbone soudé ERW ou

Ils sont disponibles dans les tailles de 1⁄2 ′′ à 72 ′′ et sont plus abordables que les raccords sans couture.

Q: Que signifie le rayon court (SR) ou le rayon long (LR)?

R: Vous entendrez souvent SR45 coude ou LR45 coude. le 45 ou 90 fait référence à l'angle de la courbure pour l'ajustement buttweld

pour changer la direction du débit.Un coude de long rayon (LR 90 ou LR 45) aura une courbure de tuyauterie qui

Donc, un LR 90 de 6 pouces a un rayon de flexion qui est de 1,5 fois la taille nominale du tuyau.

Un coude de rayon court (SR45 ou SR90) a une courbure de tuyau qui est égale à la taille du raccord, donc un 6 ′′ SR 45

a un rayon de flexion de 6 ̊ de largeur nominale du tuyau.

Q: Qu'est-ce qu'un raccord de tuyauterie 3R ou 3D?

R: Premièrement, les termes 3R ou 3D sont utilisés comme synonymes.

3 fois la taille nominale du tuyau.

Le service de la compagnie DEYE PIPING

1- Assistance technique

2Contrôle de la qualité des matières premières.

3- inspection pendant la production.

4Le test final comprend le test de surface, le test de dimension, le test PT, le test RT, le test ultrasonique.

5. Rapport d'essai pour chaque envoi

4. Conditions de livraison flexibles. EXW FOB CIF CFR DDP DDU

5. Moyens de paiement flexibles: LC. TT. DP

6Le paquet personnalisé inclut le logo, la dimension des boîtiers.

7. 18 mois Garantie de qualité.

9Remplacement gratuit par voie aérienne en cas d'erreur

10. 24 heures pour répondre à vos questions

Étiquettes:

garnitures de tuyau de l'acier au carbone sch40

Pièces de raccordement pour tuyaux en acier carbone

Pièces de raccordement pour tuyaux en acier doux
