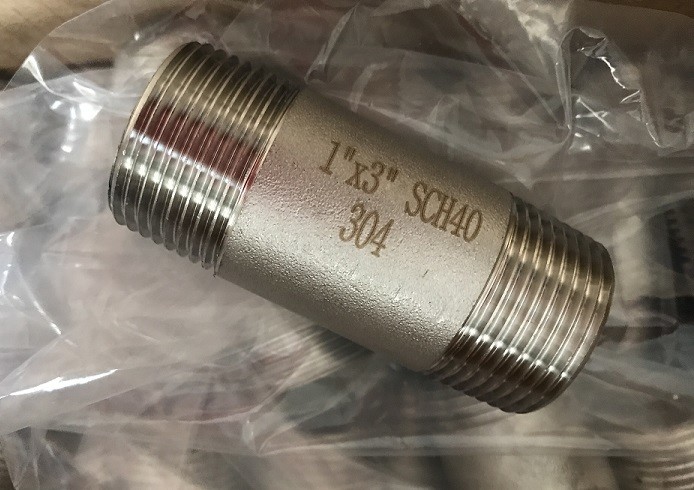

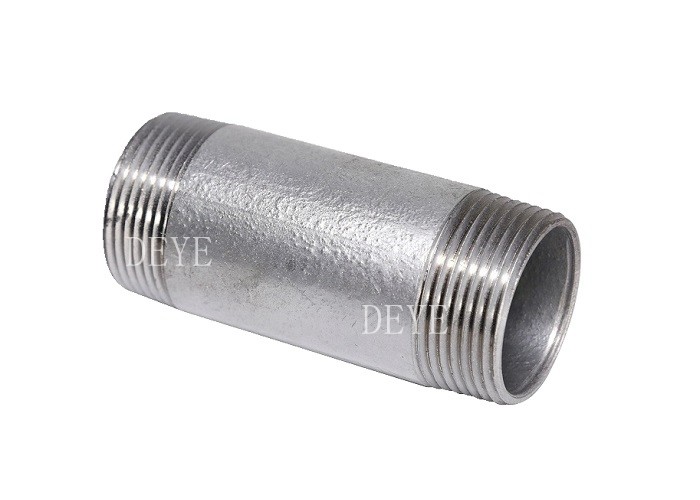

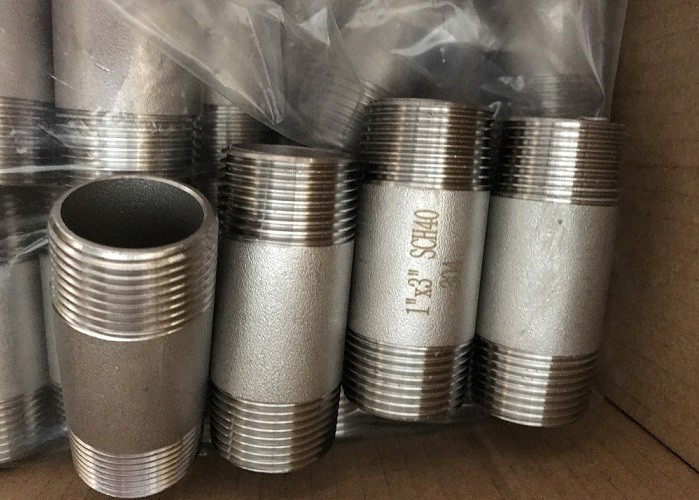

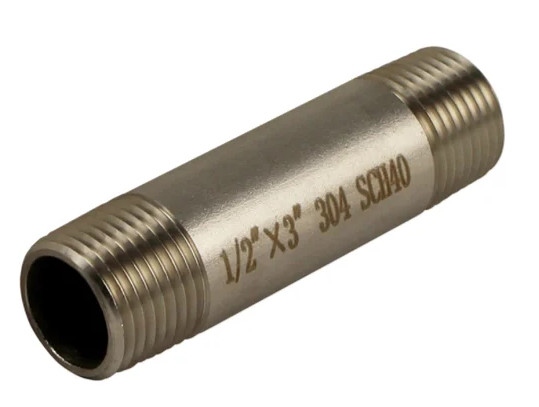

Pipe longue en acier inoxydable avec téton SCH40 SCH80
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | DEYE |
| Certification | ISO9001:2015 PED |
| Numéro de modèle | DY-NIP-C03 |
| Document | Product Brochure PDF |
| Quantité de commande min | 100 pièces |
| Prix | USD0.5-USD3 each |
| Détails d'emballage | palettes du carton box+ |
| Délai de livraison | 7 jours pour les articles courants, 30 jours pour les articles nouvellement produits |
| Conditions de paiement | T/T, L/C, D/P |
| Capacité d'approvisionnement | 100000pcs un mois |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Je ne sais pas.: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Le fil | ANSI B.1.20.1 DIN 2999, ISO 7/1, ISO 228, NPT, BSPT et BSP | Épaisseur | Sch20, sch40, Sch80, Sch120, Sch160,xs, xxs, personnalisé |
|---|---|---|---|
| Taille | Pour les appareils de traitement des déchets électroniques | Longueur | 1/2"-12" 15mm-300mm, plus long comme par personnaliser |
| Matériel | A106GR.B, A53GR.B, API5L GR.B acier inoxydable | Surface | Noir, sable, décapage, huile anti-rouille, zinc plat, galvanisé. |
| Mettre en évidence | Pièces de tuyauterie galvanisées,SCH40 ponceau de tuyau long,SCH80 tétons longs |
||
Description de produit
Pipe longue en acier inoxydable avec téton SCH40 SCH80
Le mamelon de tuyau SS a des normes de dimension différentes selon les différentes normes de fabrication des fils.Les types les plus couramment utilisés sont les fils NPT et BSP. Le NPT est un fil conique standard américain, tandis que le BSP est un fil standard britannique. Le fil BSP est de type conique BSPT et de type parallèle BSPP.Le mamelon en acier inoxydable est fabriqué en acier inoxydable 304/316 de haute qualitéLes mamelons en acier inoxydable ont une variété de mamelons de tuyau, y compris les mamelons de tuyau sans couture, les mamelons de tuyau soudés, les mamelons courts, les mamelons de tuyau d'orteil, les mamelons de tuyau TBE et d'autres mamelons filetés.Il est largement utilisé dans les connexions de tuyaux pour le gaz naturel, pétrole, eau, lutte contre les incendies, mines, etc.
Informations sur le produit/description du produit/informations de base/spécification
| Nom du produit | Le produit doit être présenté sous forme d'une couche d'écoulement. |
| Les types | Le poignet fermé, le poignet long, le poignet à baril, le poignet swage, le poignet TBE, le poignet PLE, le poignet TSE, le poignet BLE, le poignet TLE, le poignet PSE |
| Taille | 1/8" à 6" |
| Épaisseur de paroi |
Le montant de l'impôt sur les sociétés est calculé en fonction de l'impôt sur les sociétés. Épaisseur du système JIS DIN, SGP |
| Connexion | Les pièces de rechange sont des pièces de rechange qui sont fabriquées à partir de matériaux de rechange.20.1, BS21, DIN2999 |
| Norme de conception | Pour l'utilisation des appareils électroménagers, il convient de prévoir des mesures de sécurité.2000 |
| Grade du matériau |
Acier au carbone A106GR.B A53GR.B, ST37 RST37.2
L'acier inoxydable304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L |
| Les produits de la catégorie 1 doivent être présentés dans le catalogue des produits de la catégorie 1 ou 2 dans le catalogue des produits de la catégorie 1 ou 2., UNS32760 | |
| 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501 | |
| Surface | Noir, galvanisé électriquement, galvanisé à froid, galvanisé à chaud. |
Tête en baril d'acier avec norme ASTM A733
| NPS | Surdose | L | Longueur des mamelons du tuyau (pouces) | ||||||||||||
| dans | dans | dans | |||||||||||||
| 1⁄8 | 0.405 | 3Je suis désolée. | 11⁄2 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 |
| 1Je suis désolée. | 0.54 | 7⁄8 | 11⁄2 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 |
| 3⁄8 | 0.675 | 1 | 11⁄2 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 |
| 1⁄2 | 0.84 | 11⁄8 | 11⁄2 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 |
| 3Je suis désolée. | 1.05 | 13⁄8 | 11⁄2 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 |
| 1 | 1.315 | 11⁄2 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | |
| 11Je suis désolée. | 1.66 | 15⁄8 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | |
| 11⁄2 | 1.9 | 13Je suis désolée. | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | |
| 2 | 2.375 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | ||
| 21⁄2 | 2.875 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | |||
| 3 | 3.5 | 25⁄8 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | |||
| 4 | 4.5 | 27⁄8 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | |||||
| 5 | 5.563 | 3 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | ||||||
| 6 | 6.625 | 31⁄8 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | ||||||
Les mamelons longs conformément à la norme EN 10241:2000 BSPP
| Taille | Type 01 (MM) | Type 02 (MM) | ||||||
| Surdose | Épais | Longueur | Résultats de l'enquête | Surdose | Épaisseur | Longueur | Résultats de l'enquête | |
| 1/8" | 14.0 | 2.7 | 17 | 0.023 | 15.000 | 3.200 | 19.000 | 0.018 |
| Un quart de pouce | 18.5 | 3.2 | 25 | 0.028 | 18.500 | 3.530 | 27.000 | 0.034 |
| 3/8" | 21.3 | 3.2 | 26 | 0.032 | 22.000 | 3.530 | 28.000 | 0.041 |
| Une demi-pouce. | 26.4 | 3.8 | 34 | 0.069 | 27.000 | 4.180 | 37.000 | 0.074 |
| 3/4" | 31.8 | 3.8 | 36 | 0.092 | 32.500 | 4.190 | 39.000 | 0.104 |
| 1 pouce | 39.5 | 4.6 | 43 | 0.157 | 39.500 | 4.660 | 46.000 | 0.153 |
| 1 à 4 pouces. | 48.3 | 4.7 | 48 | 0.240 | 49.000 | 5.020 | 51.000 | 0.240 |
| 1 à 2 pouces | 54.8 | 4.7 | 48 | 0.251 | 56.000 | 5.580 | 51.000 | 0.340 |
| 2 " | 66.3 | 4.8 | 56 | 0.388 | 68.000 | 5.670 | 60.000 | 0.501 |
| 2 1/2 " | 82.0 | 4.9 | 65 | 0.494 | 84.000 | 5.900 | 69.000 | 0.742 |
| 3 pouces | 95.0 | 5.0 | 71 | 0.615 | 98.000 | 6.540 | 75.000 | 0.957 |
| 4 pouces | 122.0 | 6.0 | 83 | 1.175 | 124.000 | 6.970 | 87.000 | 1.579 |
| 5 pouces | 147.0 | 6.0 | 92 | 1.530 | 151.000 | 7.760 | 96.000 | 2.306 |
| 6 pouces | 174.0 | 6.5 | 92 | 1.900 | 178 | 8.57 | 96 | 3.310 |
Caractéristiques
Pipe en acier utilisée pour les tétons soudés des annexes 40 et 80 conforme à la norme ASTM A53
Pipe en acier utilisée pour les tétons de l'annexe 80 conforme à la norme ASTM A106 de catégorie B
Les mamelons en acier soudé et en acier sans soudure sont conformes à la norme ASTM A733
Les fils NPT sur tous les mamelons sont conformes à l'ASME B1.20.1
Vérification en laboratoire indépendant que les raccords répondent aux propriétés chimiques et physiques applicables
Application et utilisation:
Électricité, pétrole et gaz, pétrochimie, chimie, marine, chauffage,
Métallurgie
Normes de référence
La norme ASME B16.9 spécifie les raccords soudés à l'arrière
La spécification ASME B16.9 est conçue pour les raccords soudés à l'aide d'un bouton appliqués dans les tuyaux de construction industrielle.
Portée standard
La norme comprend les spécifications de NPS 1/2 à NPS 48 (DN15-DN1200) pour les raccords de tuyaux soudés à l'aide d'une boîte forgée fabriqués en usine, les dimensions globales, les tolérances, les méthodes d'essai et les marquages.
Armatures spéciales
Les raccords spéciaux se réfèrent ici à des tailles, formes et tolérances spéciales convenues entre l'acheteur et le fabricant.
Fabrication de raccords et raccords
Les pièces latérales et autres accessoires fabriqués par soudures de circonférence ou d'intersection sont considérés comme non conformes à la présente norme.
Les unités de l'ASME B16.9 sont indiquées en unités SI (métrologiques) et en unités usitées américaines.
Normes de référence
Il n'est pas envisageable d'identifier l'édition spécifique de chaque norme et de chaque spécification dans les références individuelles.Un produit fabriqué conformément à une édition antérieure des normes référencées et conforme à cette norme à tous les autres égards sera considéré comme conforme..
Pour les appareils de traitement des eaux usées5: Flanches de tuyaux et raccords à flancs: NPS 1 ̇2 à travers la norme NPS 24 métrique/pouce
Pour les appareils de traitement des eaux usées25: Pour les extrémités de soudage à l'arrière
ASME B31: Code pour les tuyaux sous pression
Pour l'utilisation de la méthode ASME B31.3: tuyauterie de procédés
ASME B36.10M, tuyaux en acier forgé soudés et sans soudure
ASME B36.19M, tuyaux en acier inoxydable
Code ASME des chaudières et des récipients sous pression
ASTM A234/A234M-17, Spécification pour les raccords de tuyauterie en acier au carbone forgé et en acier allié destinés au service à température moyenne et élevée
ASTM A403/A403M-16, spécification pour les raccords de tuyauterie en acier inoxydable austénitique forgé
ASTM A420/A420M-16, Spécification pour les raccords de tuyauterie en acier au carbone forgé et en acier allié destinés au service à basse température
ASTM A815/A815M-14e1, Spécification pour les raccords de tuyauterie en acier inoxydable ferritique, ferritique/austénitique et martensitique forgé
