SS316 Flange de tuyauterie en acier inoxydable pour CL150LBS SCH40
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | DEYE |
| Certification | ISO9001:2015 PED |
| Numéro de modèle | ZJD-F-WN01 |
| Document | Product Brochure PDF |
| Quantité de commande min | 10 pièces |
| Prix | USD2-USD100 each |
| Détails d'emballage | Fumigation Ply-caisses en bois |
| Délai de livraison | 25-30 jours pour la production d'ordre |
| Conditions de paiement | T/T, L/C, D/P |
| Capacité d'approvisionnement | 200ton chaque mois |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Je ne sais pas.: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| La norme | Pour les appareils de traitement des eaux usées5, selon la norme ASME B16.47, API 6A, EN 1092-1, BS | Matériel | Les États membres doivent fournir aux autorités compétentes les informations nécessaires pour que le |
|---|---|---|---|
| Taille | Pour les appareils à commande numérique, les valeurs de référence sont les suivantes: | Les types | cou de soudure, glisser sur, aveugle, soude à prise, fileté, joint de la hanche, lunettes, pagaie, l |
| Nombre de pressions | Classes 150, 300, 400, 600, 900, 1500, 2500; PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160 | ||
| Mettre en évidence | SS316 Flange de tuyauterie en acier inoxydable,48 pouces de tuyau en acier inoxydable,Flanche de plancher en acier inoxydable SCH40 |
||
Description de produit

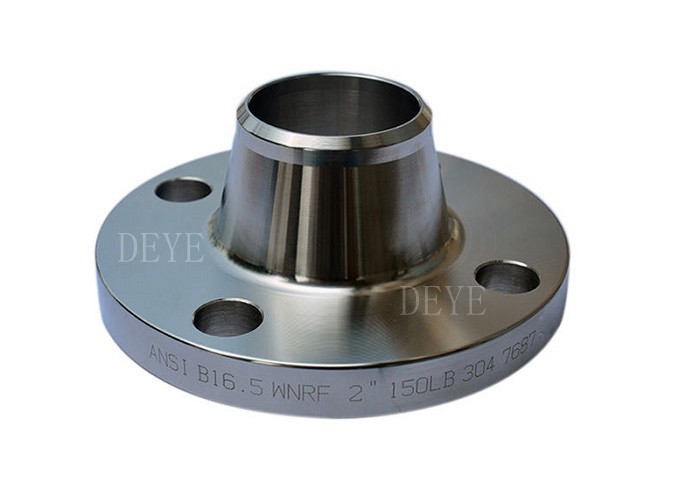

Bride de tuyau en acier inoxydable SS316 pour CL150LBS SCH40
Les brides forgées en acier inoxydable sont utilisées pour connecter un tuyau à un autre dispositif mécanique.Dans l'industrie pétrolière et gazière, les brides forgées en acier inoxydable sont préférées en raison de leur résistance intrinsèque et de leur durabilité.
Les brides de tuyaux sont disponibles en plusieurs types, les standards étant le col à souder, le aveugle, le manchon à souder, le joint à recouvrement, le fileté, etc.).Il existe également des types spéciaux de brides, comme les brides pivotantes, les brides réductrices, les brides Spectacle et les brides à orifice.
Généralement, les brides à souder, à emboîtement et à emboîtement sont utilisées pour les applications à haute pression qui nécessitent des joints à brides durables.Les brides filetées peuvent être utilisées avec un système de tuyauterie à basse pression et en l'absence de vibrations.
Les brides à recouvrement sont utilisées en liaison avec les extrémités tronquées soit pour faciliter l'alignement des boulons des deux brides d'accouplement, soit pour réduire le coût des matériaux nobles dans les joints à brides de haute qualité.
Informations sur le produit/Description du produit/Informations de base/Spécifications
| Nom du produit | Acier inoxydable 304/304L, 316/316L, bride de tuyau Duplex SS | |
| Les types |
● Brides aveugles en acier inoxydable ● Stores de lunettes en acier inoxydable ● Stores à moyeu haut en acier inoxydable ● Brides d'orifice en acier inoxydable ● Brides à enfiler en acier inoxydable ● Brides à souder en acier inoxydable ● Brides à souder en acier inoxydable ● Brides plates en acier inoxydable ● Brides lâches en acier inoxydable ● Brides filetées en acier inoxydable ● Brides à recouvrement en acier inoxydable ● Filetage réducteur en acier inoxydable ● Brides à souder en acier inoxydable, série A ou B ● Brides carrées en acier inoxydable ● Brides à rainure et à languette en acier inoxydable ● Brides à fourche en acier inoxydable ● Brides forgées en acier inoxydable ● Brides à face surélevée en acier inoxydable ● Brides RTJ en acier inoxydable ● Bague d'espacement de bride de tuyau en acier inoxydable |
|
| Finition du visage | Face plate (FF), face surélevée (RF), joint de type anneau (RTJ), LM, TF,GF | |
| Matériel | ANSI | Acier inoxydable SS 304/304L, 316/316L, SS321, SS347H, SS316TI, SS304HM SS316H, 904L, UNS31803, UNS32750, UNS32760 |
| Acier allié : WHPY45/52/65/80/A 182 qualité F 5, A 182 qualité F 9, A 182 qualité F 11, F 12, F22, F91, A694 F42, F46, F48, F50, F52, F56, F60 , F65, F70, A516.60, 65, 70 (bride aveugle pour lunettes, bague d'espacement/bride à fourche), | ||
| Aciers pour service à basse température : A 350 Grade LF 1, A350LF2, A350LF4, A350LF6, A350LF8.CL1/CL2, LF3 CL1/CL2, | ||
| Utiliser normalement : CS A105/SA 105N | ||
| VACARME | SS 304/304L,316/316L, acier inoxydable 1.4301, 1.4404, SAF2205, SAF2507,CS RST37.2;S235JR | |
| GOST | Acier inoxydable 304/304L,316/316L CS CT20 ; 16MN ; | |
| FR | Acier inoxydable 304/304L,316/316L CS RST37.2;S235JR;C22.8 | |
| JIS | Acier inoxydable 304/304L, 316/316L CS SS400, SF440, | |
| BS | Acier inoxydable 304/304L,316/316L CSRST37.2;S235JR;C22.8;Q235 | |
| Uni | CSS 304/304L,316/316L SRST37.2;S235JR;C22.8;Q235 | |
| SABS | 304/304L,316/316L CSRST37.2;S235JR;Q235 | |
| Pression | ANSI | Classe 150, 300, 600, 900, 1500 2500lbs, avec épaisseur soudée de Sch10s, SCH40s, SCH80s, SCH160s.SCHXXS |
| VACARME | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| GOST | PN6,PN10,PN16,PN25 | |
| FR | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| JIS | 1K,2K,5K,10K,16K,20K,30K,40K | |
| BS | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| Uni | PN6,PN10,PN16,PN25,PN40 | |
| SABS | 600KPA,1000,1600,2500,4000 | |
| Taille | ANSI | 1/2” – 60” |
| VACARME | DN15-DN2000 | |
| GOST | DN10-DN1600 | |
| FR | DN15-DN2000 | |
| JIS | 15A-1500A | |
| BS | DN15-DN2000 | |
| Uni | DN10-DN2000 | |
| SABS | DN10-DN600 | |
| Surface | Peinture noire à l'huile, vernis, peinture jaune doré, huile antirouille, galvanisation, galvanisé à froid et à chaud, etc., zingage.chromage.Traitement noir, anodisation, revêtement en poudre.punition, placage de laiton.etc. | |
Spécifications des brides et différents types
ASME/ANSI B16.5 :
BRIDE À COL À SOUDER, BRIDE À GLISSER.BRIDE AVEUGLE.BRIDE AVEUGLE À MOYEU ÉLEVÉ.
BRIDE À SOUDER À DOUILLE.BRIDE LAPJOINT, BRIDE FILETÉE.BRIDE DE JOINT DE TYPE ANNEAU.
Classe de pression : 1 50.300.400.600.900,1500,2500
ASME/ANSI B16.47 :
BRIDE DE COL À SOUDER, BRIDE AVEUGLE.
Classe de pression : 75 150.300, 400.600.900
ASME/ANSI B16.36 :
BRIDE D'ORIFICE BRIDE DE COL À SOUDER, BRIDE À GLISSER, BRIDE FILETÉE.
Cassette de pression : 300, 400,600,900, 1500,2500
AWWAC207
Brides à anneaux en acier standard AWWA, classe B* (86 psi)
Brides à anneaux en acier standard AWWA, classe D* (175-150 psi)
Brides de moyeu en acier standard AWWA, classe D* (175-150 psi)
Brides de moyeu en acier standard AWWA, classe E* (275 psi)
Brides à anneaux en acier standard AWWA, classe E* (275psi), brides aveugles 275PSI
Brides à anneaux en acier standard AWWA, classe F* (300 psi), brides aveugles 300 psi
MSS-SP-44
BRIDE À COL À SOUDER, BRIDE AVEUGLE CONFORME À ANSI B16.47 SÉRIE A
Classe de pression : 75 150.300, 400.600.900
JIS B2220/B2291:
BRIDE DE COL WELDIG, BRIDE DE MOYEU SLIPON BRIDE SLIPONPLATE, BRIDE D'ARRÊT,
BRIDE CARREE.
Classe de pression: 5K.10K 16K 20K 30K
BS4504SEC3.1
BRIDE DE COL À SOUDER (111/134).BRIDE À GLISSER MOYÉE (112),
BRIDE FILETÉE À MOYEU (113).BRIDE D'EXTRÉMITÉ DE TUYAU RECOUVERT (133) BRIDE DE PLAQUE (101).
BRIDE À PLAQUE LÂCHE (102) PLAQUE LÂCHE AVEC BRIDE À COL À SOUDER (104).BRIDE VIDE
(105).
Classe de pression : PN2,5 à PN 40
BS1560:
BRIDE DE COL À SOUDER.BRIDE DE SOUDAGE À DOUILLE BRIDE DE BOSS À GLISSER BRIDE AVEUGLE,
Bride à bossage vissée, bride à rodage.
Classe de pression : 150 300 400 600 900, 1 500,2 500
BS10 :
BRIDE DE COL À SOUDER.BRIDE À GLISSER EN PLA ATE.VISSÉ, BRIDE À BOSSE,
BRIDE DE BOSS SLIPON, BRIDE AVEUGLE.
Tableau : DE,F,H
BRIDE DIN :
DIN2573.DIN2576.DIN2641891 DIN2642.DIN2655.DIN2656, DIN2632 DIN263.DIN2634.
DIN2635.DIN2636.DIN2637.DIN2638.DIN2673
Pression du PN 6 AU PN320
AFNOR NFE 29-203 :
BRIDE À PLAQUE (01), BRIDE À PLAQUE LÂCHE (02,03.04) BRIDE AVEUGLE (05)
BRIDE À SOUDER (111), BRIDE À GLISSER À MOYEU (12) BRIDE VISSÉE (13).
BRIDE DE SOUDAGE À DOUILLE À MOYEU (14), BRIDE À MOYEU LÂCHE (15),
BRIDE INTÉGRÉE (211)
Classe de pression : ISO-PN 2,5TO PN420
EN 092-1.
BRIDE À PLAQUE SO (Type 01) BRIDES À PLAQUE (Type 02, 04) Bride pleine (Type 05),
Bride à col à souder (Type 11), Bride à emboîtement à moyeu (Type 12), Bride à vis (Type 13),
Bride intégrée (Type 21)
Classe de pression : PN2,5 à PN100
ASME/ANSI B16.9/MSS SP-43 : FIN DE BOUTON.Tapez : A,B,C
Uni2253-67,UNI6091-67,UNI2276-67,UNI2280-67,UNI6089-67PN6,PN10,PN16,PN25,PN40
GOST 12820-80, GOST 12821-80,Je suis devenu aveugle
PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN150, PN250
SABS1123
Technologie/Comment utiliser et installer les différents types de brides
BRIDES À SOUDER
Ils sont reliés au tuyau au moyen d'un raccord soudé bout à bout.Ils sont
utilisé lorsque des tests aux rayons X sont requis ou si le couple sur les raccords est maximum.
Son long col effilé optimise la répartition des contraintes
BRIDES À GLISSER
Ce type de brides est installé avec deux cordons de soudure, faisant coulisser le tuyau à l'intérieur.
Ainsi, les coûts d'installation sont inférieurs, ce qui nécessite moins de précision pour la coupe des tuyaux.
BRIDES FILETÉES
Ils sont généralement installés avec le tuyau préalablement fileté, dans des endroits où
le soudage ne peut pas être effectué.Nous ne recommandons pas d'installer s'il y a des niveaux élevés
variations de pression dans le système
BRIDES À JOINT À RECOUVREMENT
Ils glissent sur un joint superposé.Ils sont couramment utilisés là où ils se trouvent
nécessaire de démonter pour être nettoyé ou réparé.Coût de démontage
diminue en raison de la facilité de rotation des brides et d’alignement du perçage.
.
BRIDES À SOUDER À DOUILLES
Ce type de bride est spécialement conçu pour les petits diamètres inférieurs et les diamètres élevés.
pressions.Le tuyau est inséré dans la bride jusqu'au siège puis est raccordé
soudé contre le cube.
BRIDES Aveugles
Des brides aveugles sont utilisées pour les extrémités des tuyaux et sont boulonnées à l'un des éléments ci-dessus.
types de brides.
Le matériau en acier inoxydable normalement utilisé
Qualités de matériaux : composition chimique
| Conception ASTM | Analyse en % max. | |||||||
| C | Mn | Si | P. | S | Cr | Ni | Mo | |
| F304L F316 F316L F321 |
0,030 0,08 0,030 0,08 |
2h00 2h00 2h00 2h00 |
1h00 1h00 1h00 1h00 |
0,045 0,045 0,045 0,045 |
0,030 0,030 0,030 0,030 |
18h00 - 20h00 16h00 - 18h00 16h00 - 18h00 17h00 - 19h00 |
8h00 - 13h00 10h00 - 14h00 10h00 - 15h00 9h00 - 12h00 |
2h00 - 3h00 2h00 - 3h00 |
| Conception ASTM | Résistance à la traction | Limite de maîtriseAllongement en50 millimètres. | Stresser | Brinell | Charpy-V | |||||
| Dureté (HB) |
Énergie J | Température de test.ºC | ||||||||
| Ksimin. | MPa | Ksimin. | MPa | % min. | % min. | Min. 1 tube à essai |
Moyenne 3 tubes à essai |
|||
| A182-07 | ||||||||||
| F304 | 751 | 5151 | 30 | 205 | 30 | 50 | 156 - 207 | |||
| F304L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F316 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
| F316L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F321 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
SAF2205 (UNS31803)
Composition chimique%
| C≤ | Si ≤ | Mn≤ | P ≤ | S ≤ | Cr | Ni | Mo | Cu | N |
| 0,03 | 1.0 | 2.0 | 0,03 | 0,02 | 22-23 | 4,5-6,5 | 3,0-3,50 | / | 0,14-0,2 |
performance physique
| Articles de test | Température d'essai. | Performance | Données standards |
| Résistance à la traction | Température ambiante. | Limite d'élasticité s≥ | 450 MPa |
| Résistance à la traction h ≥ | 620 MPa | ||
| Allongement % > | 25 | ||
| Réduction de superficie => | / | ||
| Valeur d'impact KV(J) | Température ambiante. | Latéral | / |
| Dureté Brinell | Température ambiante. | ≤ | 290 |
| Dureté Rockwell | Température ambiante. | ≥ | / |
SAF2507(UNS32750)
Composition chimique%
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | Ni | Mo | Cu≤ | N |
| 0,03 | 0,8 | 1.2 | 0,03 | 0,015 | 24-26 | 6.0-8.0 | 3.0-5.0 | 0,5 | 0,24-0,32 |
performance physique
| Articles de test | Température d'essai. | Performance | Données standards | |
| Traction | Température ambiante. | Limite d'élasticité | Ø≤55 Rm≥ | 550 MPa |
| Ø >55 Rm≥ | 515 MPa | |||
| Résistance à la traction | Ø≤55 R0,002 ≥ | 800 MPa | ||
| Ø >55 R0,002≥ | 760 MPa | |||
| Allongement A%(4D) > | Ø≤55 ≥ | 15 | ||
| Ø >55 ≥ | 15 | |||
| Dureté Brinell HB | Température ambiante. | Ø≤5 ≤ | 310 | |
| Ø >55 ≤ | 310 | |||
Processus de production de brides/procédure de fabrication
Application/Utilisation
Une bride est une méthode de connexion de tuyaux, de vannes, de pompes et d'autres équipements pour former un système de tuyauterie permettant de transporter l'eau, la vapeur, l'air, le gaz et le pétrole.Il offre également un accès facile pour le nettoyage, l’inspection ou la modification.
Photos de bride pour l'expédition
Brides à enfiler, CL150LBS, brides filetées, brides RJ 1500LBS, bride à col soudé CL2500LBS, etc.
